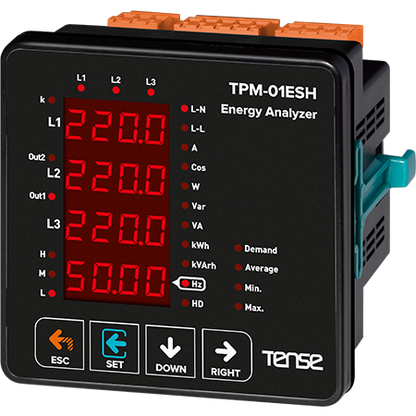

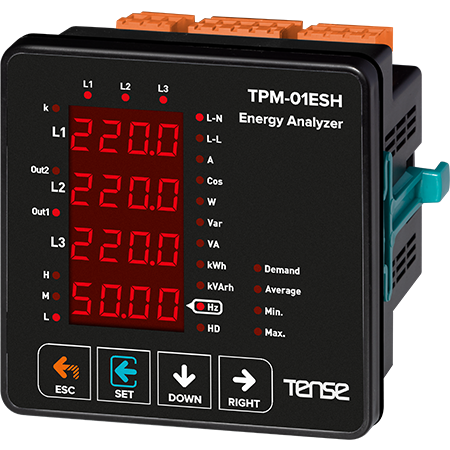

3-fázový síťový analyzátor TPM-01ESH – TENSE (Turecko)

Popis:
Multifunkční digitální panelový měřič parametrů třífázové sítě určený pro přesné měření a monitorování elektrických hodnot. Umožňuje sledovat proudy, napětí, frekvenci, výkon a energii s možností komunikace přes RS485 ModBus RTU.

Hlavní funkce

• Měření 3-fázového napětí a proudu

• Indikace aktivní, jalové a zdánlivé energie (P, Q, S)

• Zobrazení hodnot Cosφ a účiníku každé fáze

• Měření fáze-neutrální a fáze-fáze napětí a proudu každé fáze

• Měření frekvence

• Harmonické napětí a proud až do 31. harmonické

• Celkové hodnoty importu a exportu aktivní energie (ΣkWh)

• Celkové indukční a kapacitní reaktivní energie (ΣkVArh)

• Zobrazení minimálních a maximálních hodnot, max. potřeby

• 2 reléové výstupy a 1 digitální vstup

• Záznamy událostí (napětí/proud vysoké/nízké, nerovnováha, THD-I)

• Menu chráněné heslem

Technické vlastnosti

• Komunikace: RS485 ModBus RTU (1200–38400 bps)

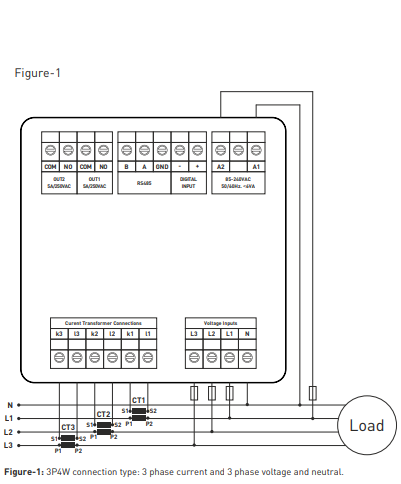

• Připojení: 3-fázový transformátor napětí a 3-fázový proudový transformátor

• Kompatibilní proudové transformátory: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

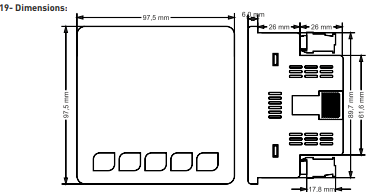

• Panelový rozměr: standardní digitální montážní panel

Použití

• Sledování třífázových elektrických sítí v průmyslových a komerčních aplikacích

• Monitoring spotřeby energie a kvality napájení

• Integrace do systémů automatizace přes ModBus RTU
