Analyzátor parametrů 3 fázové sítě proudů napětí frekvencí výkonu energie RS485

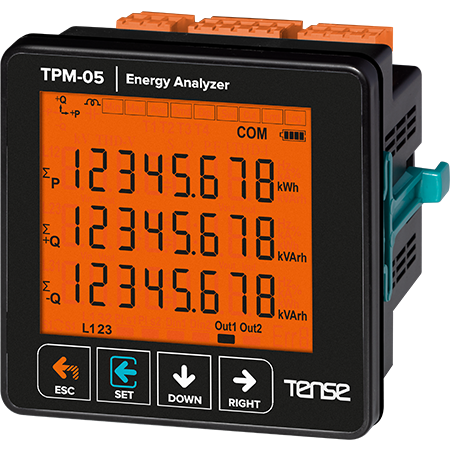

Analyzátor parametrů 3 fázové sítě - třífázový multifunkční měřič digitální panelový, indikátor proudů, napětí, frekvencí a celkového výkonu,  se dvěma reléovými výstupy a digitální vstup, RS485 ModBus RTU - TPM-05 výrobce TENSE (Turecko) panelová měřidla.

Analyzátory energie jsou určeny k měření a sledování elektrických hodnot. Díky komunikační funkci lze měření energie monitorovat a reportovat nezávisle. Pomocí analyzátorů energie lze provádět analýzy, jako je kvalita energie, účinnost a výpočet jednotkových nákladů.

Hlavní výhody:

• RS485 Modbus RTU (1200-115200bps)
• 3-fázový transformátor napětí a 3-fázový proudový transformátor.

• Zobrazuje harmonické napětí a proud až do 55. harmonické

• Ukazuje aktivní výkony za fázi (P)

• Ukazuje jalový výkon po fázi (Q, indukční a kapacitní)

• Ukazuje zdánlivé síly ve fázi (S)

• Zobrazuje hodnoty Cosφ a účiníku každé fáze

• Zobrazuje hodnoty fáze - neutrální, fáze - fáze napětí (V) a proudu (I) každé fáze, měření frekvence

• Zobrazuje celkové hodnoty importu a exportu aktivní energie (ΣkWh)

• Zobrazuje hodnoty celkové indukční a kapacitní reaktivní energie (ΣkVArh)

• Zobrazuje minimální a maximální hodnoty, max. potřeba

• 2 reléové výstupy, 1 digitální vstup

• Záznamy událostí (vysoké/nízké napětí/proud, nerovnováha napětí/proudu, THD-I, přerušení energie)

• Skutečné datum a čas (RTC)

• Menu je chráněno heslem.

Obvykle se tento síťový analyzátor používá s měřicími transformátory proudu - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 popř. podobný. Takové transformátory si můžete zakoupit v našem e-shopu, stačí kliknout na odkaz - Přístrojové transformátory proudu.

Pokud se chystáte připojit analyzátor k ModBus, zašleme vám na požádání Register Table s adresami ModBus
