Bistabilní paměťové relé / Start-Stop relé, pulsní impulsní / Impulzní spínač

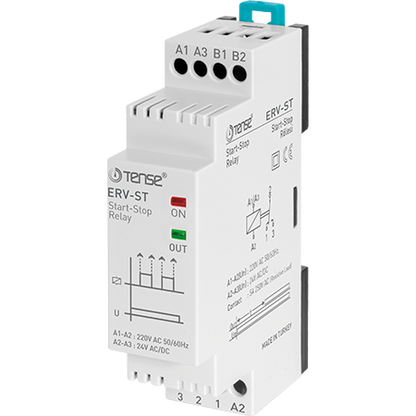

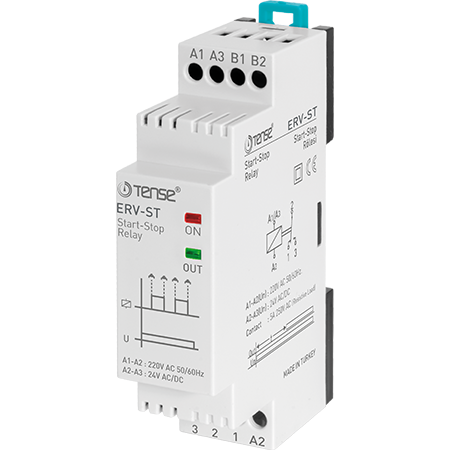

Bistabilní elektronické pulzní relé (Start–Stop / paměťové relé) TENSE, 150–260 V AC

Bistabilní elektronické pulzní relé od výrobce TENSE (Turecko) umožňuje ovládání osvětlení nebo jiných zařízení z libovolného počtu míst pomocí paralelně zapojených tlačítek. Je ideální pro domácí instalace, komerční objekty i průmyslové systémy, kde je požadováno jednoduché impulzní ovládání bez použití klasických schodišťových či křížových přepínačů.

Popis a funkce

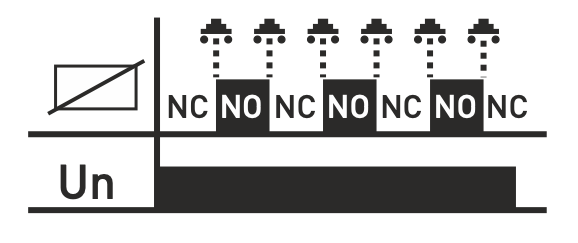

Relé umožňuje zapnout nebo vypnout zařízení na základě krátkého impulsu z momentového (zvonkového) tlačítka. Vnitřní bistabilní mechanismus zajistí, že relé po stisku tlačítka změní stav a zůstane v něm až do příštího impulsu. To zajišťuje jednoduché a spolehlivé ovládání jedním nebo více paralelně zapojenými ovladači.

Velkou předností tohoto modelu je vyšší bezpečnost – na vstup tlačítka není třeba přivádět síťové napětí 220/230 V. Stačí jednoduché zkratování kontaktů tlačítka, které neohrožuje uživatele ani nevyžaduje použití vodičů pod napětím v místě ovládání.

Výhody a vlastnosti

Bezpečný provoz bez vysokého napětí na tlačítkách
Ovládací vstupy fungují pouze na principu uzavření obvodu, což eliminuje riziko úrazu elektrickým proudem.

Ovládání z libovolného počtu míst
Paralelní připojení jakéhokoli množství tlačítek umožňuje nahradit křížové a přepínačové systémy a výrazně zjednodušit elektroinstalaci.

Úspora kabeláže
Díky dvouvodičovému paralelnímu propojení tlačítek odpadá nutnost složitých přepínačových kombinací.

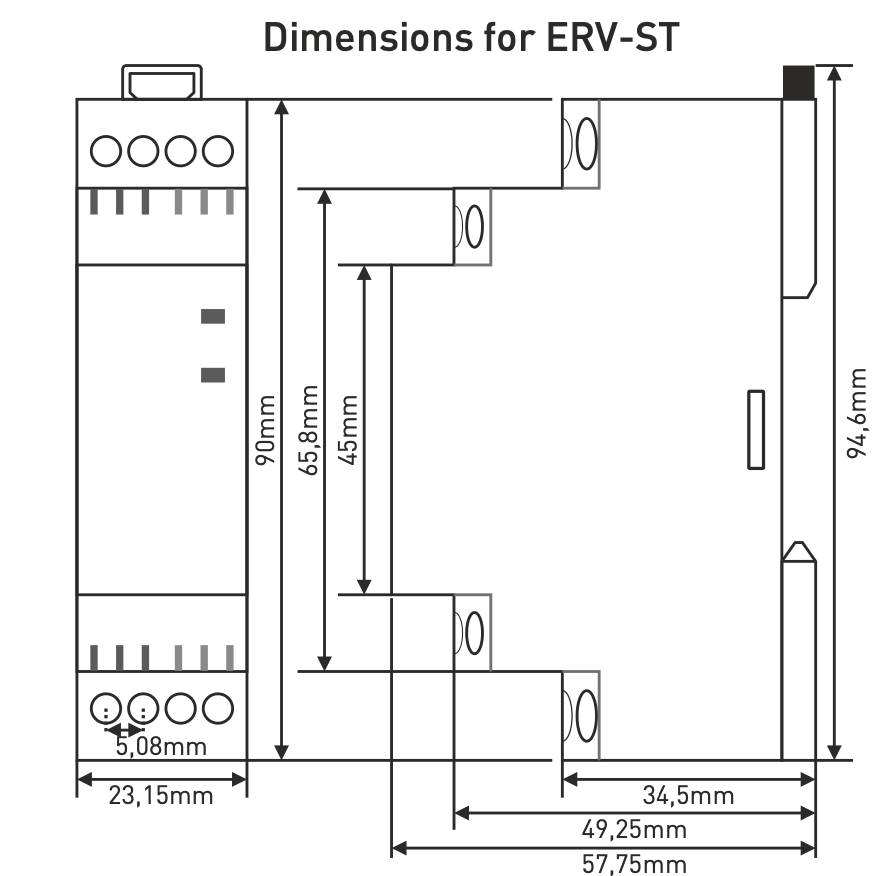

Kompaktní rozměry – 1 modul
Relé nezabírá mnoho místa a snadno se instaluje do jakékoli domovní či průmyslové rozvodnice.

Montáž na DIN lištu 35 mm
Umožňuje standardizovanou rychlou montáž do rozvaděčů.

Technické údaje

• Typ: elektronické bistabilní impulsní relé

• Funkce: Start–Stop, paměťové relé

• Napájení: 150–260 V AC, 50/60 Hz

• Ovládání: momentová tlačítka (spínání pomocí impulsu)

• Kontakt: 1 přepínací (NO/NC)

• Montáž: DIN lišta 35 mm

• Šířka: 1 modul
