Časovač / Časové relé se zpožděním zapnutí / vypnutí / One Shot relé

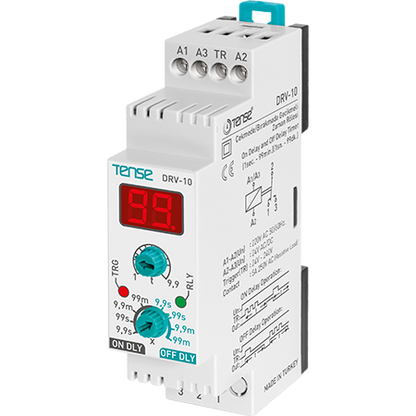

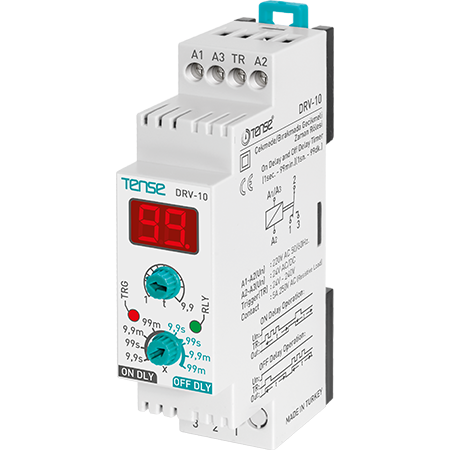

Digitální časové relé DRV-10 se zpožděným zapnutím / vypnutím, s displejem a řídicím signálem

Digitální časové relé DRV-10 je univerzální přístroj pro časově řízené ovládání elektrických zařízení. Umožňuje nastavit zpožděné zapnutí (ON Delay) nebo zpožděné vypnutí (OFF Delay) v rozsahu až 99 minut. Relé je spouštěné řídicím signálem na vstupu TR a je vhodné pro domácí, komerční i průmyslové aplikace, kde je vyžadováno přesné časování.

Relé je vybaveno přehledným digitálním displejem, LED indikací stavu a univerzálním napájením 230 V AC/DC nebo 24 V AC/VDC. Díky úzkému provedení zabírá pouze minimum místa v rozvaděči.

Funkce a vlastnosti

Digitální displej
Umožňuje snadné nastavení i sledování odpočítávání. Zobrazuje čas v sekundách nebo minutách podle zvoleného režimu.

Dva pracovní režimy – ON Delay a OFF Delay
Relé lze použít pro zpožděné zapnutí nebo zpožděné vypnutí zařízení na základě řídicího signálu.

Spínání pomocí vstupu TR
Časové funkce se aktivují náběžnou hranou signálu na vstupu TR (TRG).

LED indikace
Dvě kontrolky zobrazují stav napájení a stav reléové cívky.

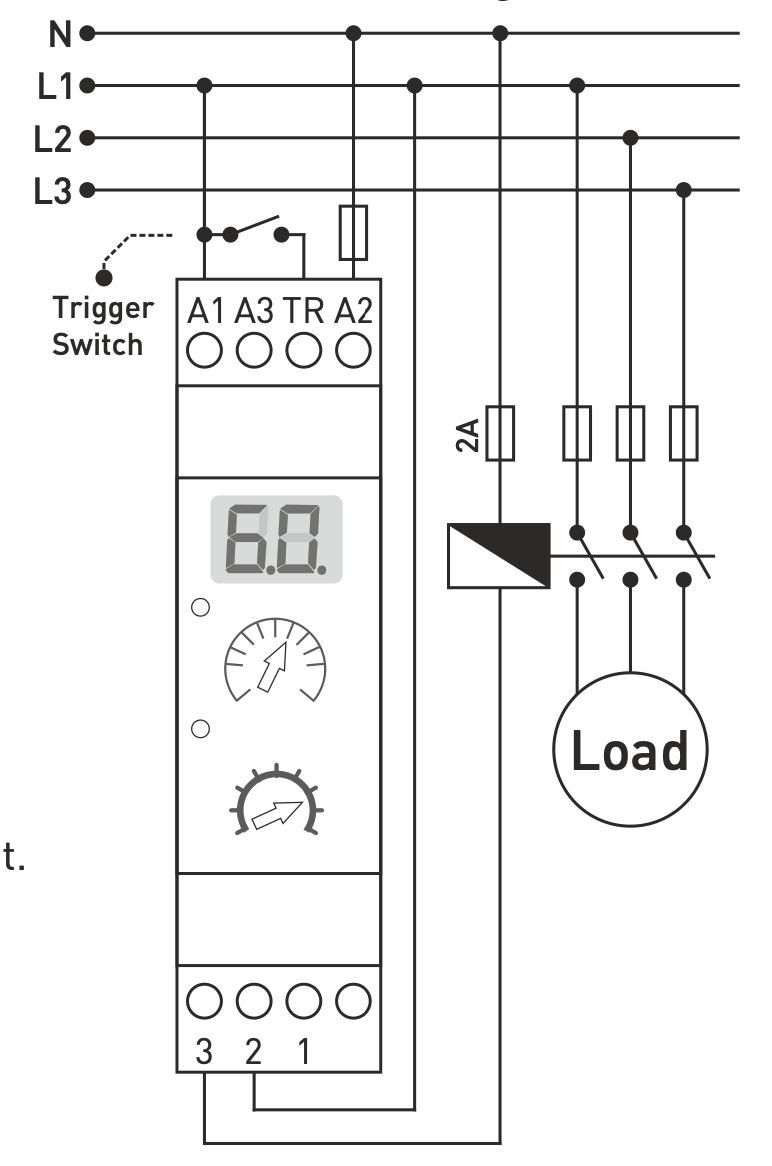

Univerzální napájení
• 230 V AC/DC (svorky A1–A2)
• 24 V AC/VDC (svorky A2–A3)

Snadná montáž na DIN lištu
Kompaktní konstrukce (šířka 23 mm) umožňuje umístění i do malých rozvaděčů. Krytí IP20.

Technické parametry

• Časový rozsah: 1 s – 99 min

• Kontakt: 1× přepínací NO/NC, 5 A / 250 V AC

• LED indikace: napájení, cívka relé

• Napájení:
  • 230 V AC/DC / 4 VA (A1–A2)
  • 24 V AC/VDC (A2–A3)

• Montáž: DIN lišta 35 mm

• Krytí: IP20

• Rozměry: 90 × 23 × 58 mm

Použití

Relé je vhodné pro:

• zpožděné spínání ventilátorů (WC, koupelna), osvětlení

• řízení rozběhu motorů

• odložené sepnutí stykačů

• časově řízené procesy v domácích i průmyslových aplikacích

Po přivedení signálu se aktivuje časování podle zvoleného režimu. Odpočet je viditelný na displeji.

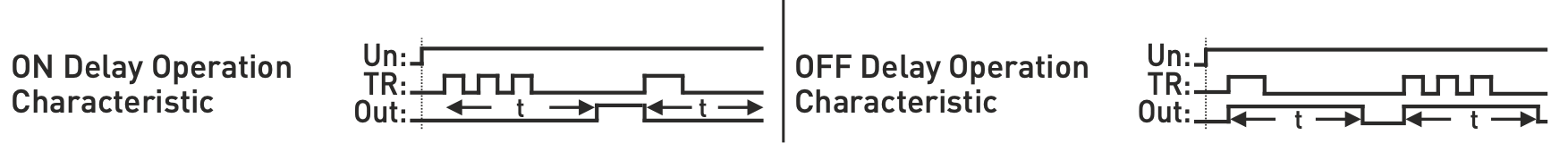

Popis činnosti

ON Delay – opožděné zapnutí

• Po náběžné hraně signálu na vstupu TR začne odpočítávání nastaveného času.

• Po uplynutí času sepne NO kontakt relé.

• Relé zůstává sepnuté až do další náběžné hrany signálu na vstupu TRG.

• Displej zobrazuje odpočítávání do zapnutí.

OFF Delay – zpožděné vypnutí

• Po náběžné hraně signálu se relé okamžitě sepne.

• Relé zůstává v zapnutém stavu po dobu nastavenou časovačem.

• Displej zobrazuje odpočítávání do vypnutí.
