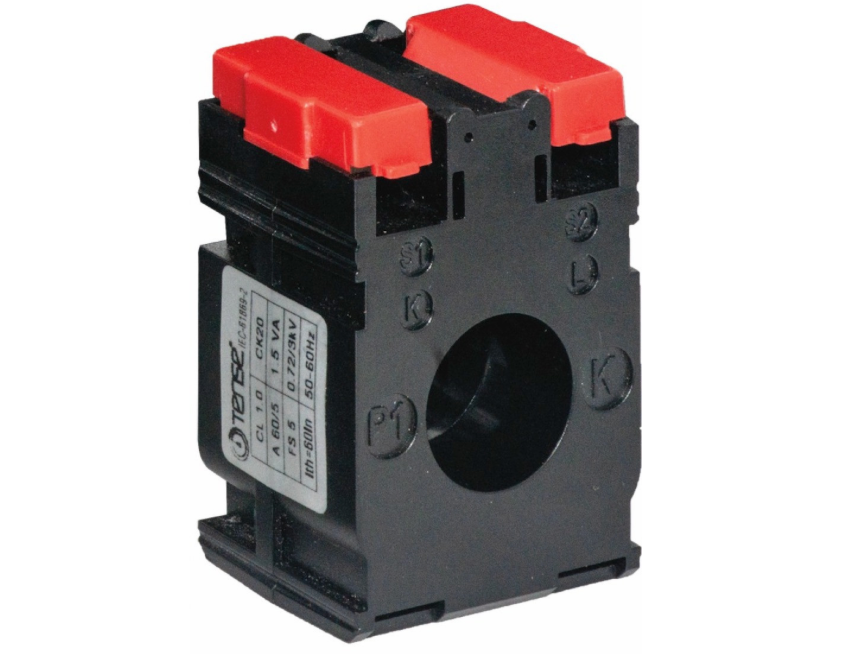

Měřicí proudový transformátor CK20 – TENSE

Popis produktu:
Proudový transformátor řady CK20 je určen pro nepřímé měření střídavého proudu v nízkonapěťových elektrických obvodech. Slouží k napájení ampérmetrů, elektroměrů a multimetrů, případně jako vstup pro ochranná relé a monitorovací zařízení.

Transformátor umožňuje bezpečné a přesné měření vysokých proudů prostřednictvím standardizovaného sekundárního proudu 5 A.

Technické specifikace

• Koeficient převodu:  (dostupné varianty 60/5A, 75/5A, 100/5 A)

• Zatížení: 1 VA

• Třída přesnosti: 1

• Svorkovnice: Neodnímatelný kryt, vhodný pro vodiče s vysokým průřezem, vyrobeno z mosazi

• Pouzdro: Nehořlavý samozhášivý ABS

• Montáž: DIN lišta (KK0003)

• Primární vodič: Kulatý drát Ø 20 mm

• Odolnost proti zkratovému proudu (Ith): 60 × In

• Odolnost proti konstantnímu proudu (Id): 1,2 × In

• Provozní teplota: -25 °C až +85 °C

• Jmenovitý kmitočet: 50–60 Hz

• Omezení rázového proudu (FS): 5

• Zkušební napětí izolace: 3 kV po dobu 1 minuty

• Normy: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Další informace

• Každý proudový transformátor prochází individuální zkouškou v továrně výrobce.

• Výsledky měření jsou zaznamenány ve zkušebním protokolu, který je přiložen k transformátoru.

• Transformátor je vhodný pro průmyslové aplikace, rozvaděče, měřicí a ochranné systémy.
