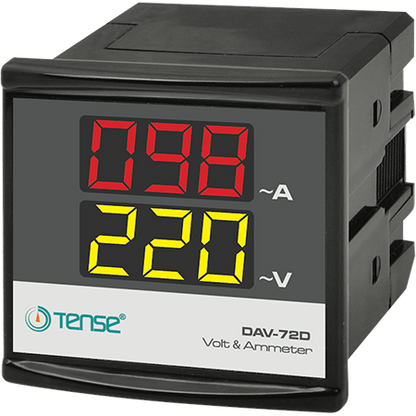

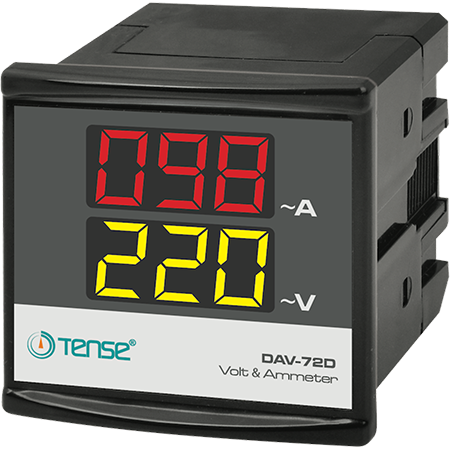

Digitální panelový multimetr 72x72 mm – TENSE (DAV-72D)

Popis produktu:
DAV-72D je 1fázový digitální kombinovaný voltmetr-ampérmetr, určený pro nepřetržité sledování střídavého napětí mezi fází a nulovým vodičem a odebíraného zatěžovacího proudu měřeného pomocí externího proudového transformátoru (CT-120, součást dodávky). Přístroj je vhodný pro elektrické rozvaděče, výrobní provozy a distribuční či monitorovací systémy elektrické energie.

Princip činnosti a použití:

• Připojení k měřené fázi a nulovému vodiči přes svorky pro měření napětí.

• Proud měřený přes externí proudový transformátor CT-120, jehož sekundární vodiče se připojují ke svorkám K a L na zadní straně přístroje.

• Po připojení napájení se zobrazí:

  • skutečné fázové napětí (V)

  • zatěžovací proud (A)

Instalace a nastavení:

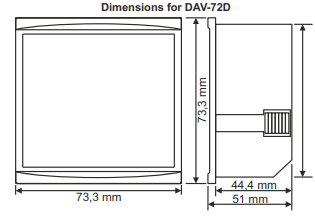

• Montáž na přední panel (výřez 68 × 68 mm)

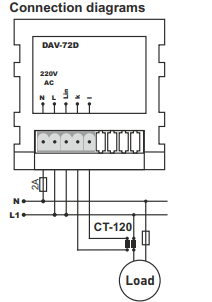

• Zapojení CT-120 podle schématu, zátěžový vodič protažen transformátorem

• Nepoužívat jiné proudové transformátory – přístroj je kalibrován speciálně pro CT-120

Technické specifikace:

• Provozní napětí: 140–270 V AC

• Síťová frekvence: 50/60 Hz

• Zobrazovaný rozsah napětí: 5–300 V AC

• Měřený rozsah proudu: 1–100 A (přes CT-120)

• Přesnost:

  • napětí: ±1 %

  • proud: ±3 %

• Displej: dvouřádkový, 3 číslice, výška znaků 14 mm

• Výkon přístroje: <6 VA

• Provozní teplota: -20 °C až +55 °C

• Nadmořská výška: do 2000 m

• Připojení: zásuvné svorky, průřez kabelu do 1,5 mm²

• Montáž: panel, čelně boční

• Hmotnost: až 220 g
