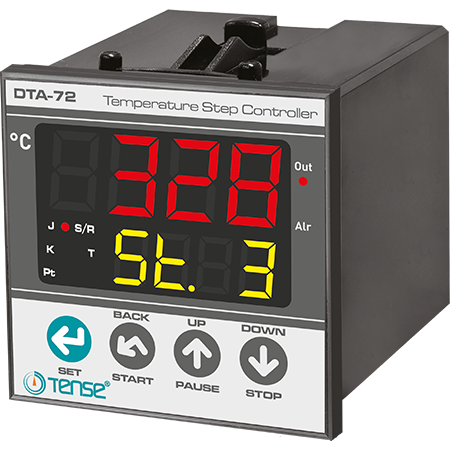

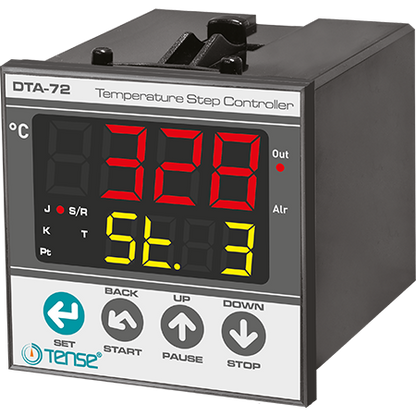

Dvoupásmový PID regulátor teploty TENSE s časovačem a topným profilem

Popis

Dvoupásmový termostat TENSE je programovatelný PID regulátor, který automaticky nastavuje parametry pro přesné řízení teploty. Umožňuje 12/20 programovatelných kroků s oddělenými časovými intervaly, kontroluje aktuální teplotu a čas, a zároveň podporuje relativní i absolutní alarmy. Regulátor je vhodný pro montáž do panelu nebo přístroje.

Hlavní výhody

• Automatické nastavení PID parametrů (funkce Auto-Tune)

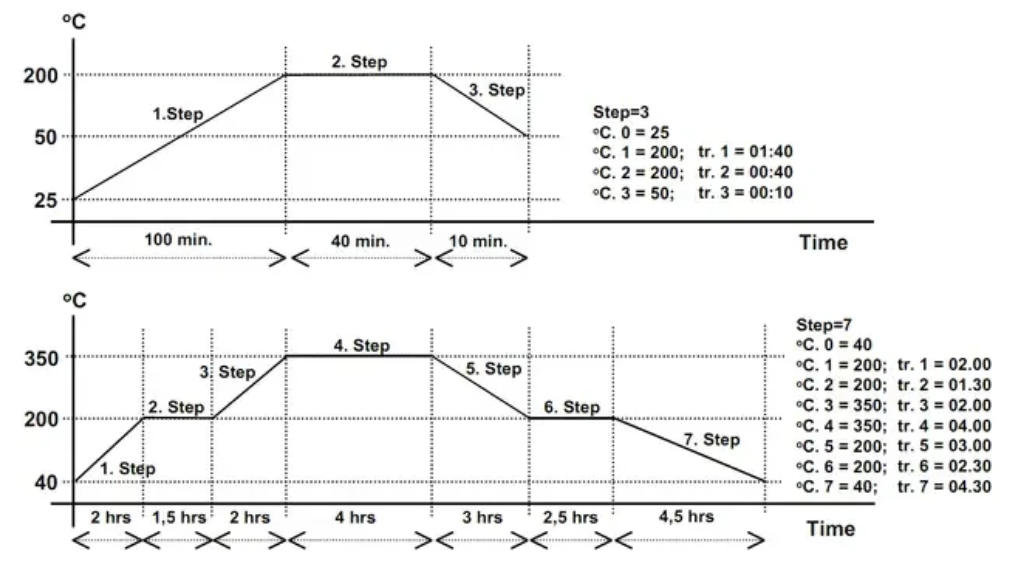

• 20 programovatelných kroků, až 18 h na krok

• Zobrazení aktuálního kroku, teploty, času a stavu procesu

• Relativní nebo absolutní alarm

• Paměť EEPROM ukládá parametry při výpadku napájení

• Ochrana parametrů kódem

• Volitelný typ senzoru: termočlánek (J, K, S) nebo Pt100

• Funkce Anti-windup pro prevenci akumulace chyb

• Možnost připojení polovodičového relé (SSR)

Technické specifikace

Displej:

• 4místný sedmisegmentový displej pro aktuální teplotu (PV)

• 4místný displej pro nastavenou teplotu (SV)

Rozsah měření teploty:

• Přesnost měření: ±0,3 % stupnice

• Přesnost časovače: ±1,5 %

Ovládání: ON-OFF, P, PI, PD, PID (volitelné)

Výstupy:

• Topný výstup (HEAT): relé NO + NC, 250 V AC, 2 A (volitelně SSR)

• Alarm (ALARM): relé NO + NC, 250 V AC, 2 A

Parametry PID:

• Proporcionální pásmo: 1–130 °C

• Integrační čas: 0–30 min (0 = vypnuto)

• Diferenciační čas: 0–10 min (0 = vypnuto)

• Regulační perioda: 4–200 s

• Offset: -100 … +100 °C

• Kompenzace studeného konce: 0–50 °C

• Síťová kompenzace (Pt100): až 10 Ω

Napájení: 100–240 V AC (50–60 Hz) nebo volitelně 24 V AC/DC
Spotřeba energie: < 8 VA

Provozní podmínky:

• Teplota: 0–50 °C

• Skladování: –10 … 60 °C

• Vlhkost: až 80 % při 30 °C

• Nadmořská výška: < 2000 m

Certifikace a bezpečnost:

• EMC: EN 61000-6-1, EN 61000-6-3

• Bezpečnost: EN 61010-1, kategorie I, stupeň znečištění 1

• Třída ochrany: IP20

• Hmotnost: < 0,5 kg

Další výhody

• PID režim udržuje teplotu co nejblíže nastavené hodnotě

• Současné zobrazení aktuální teploty, nastavené hodnoty, regulačního kroku a času

• Pohodlné ovládání díky tlačítkům START / STOP / PAUSE / SET
