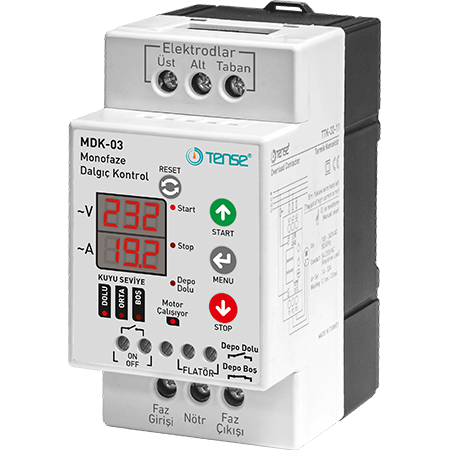

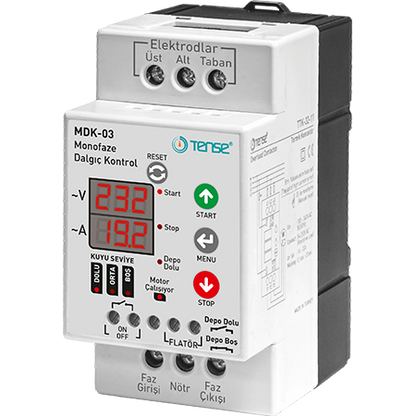

Řídicí jednotka jednofázového ponorného čerpadla TENSE MDK-03, 150–270 V AC, 30 A

Popis produktu

Řídicí jednotka TENSE MDK-03 je navržena pro ochranu a řízení jednofázových ponorných čerpadel do 4 kW.
Zajišťuje ochranu proti:

• přepětí a podpětí

• nadproudu a přetížení čerpadla

• nedostatku vody ve studni nebo vrtu

Vestavěné funkce umožňují sledování hladiny nádrže, nastavení časových zpoždění, řízení intervalů spouštění a možnost dálkového zapínání/vypínání čerpadla.

Klíčové vlastnosti

• Jednofázové napájení: 150–270 V AC, 50 Hz

• Max. proud: 30 A

• Mikroprocesorové řízení s LED displejem pro zobrazení napětí, proudu a stavu elektrod

• Ochranné funkce: přepětí, podpětí, nadproud, podproud, kontrola hladiny vody

• Nastavitelné parametry provozu: P1–P12 (např. napětí, proud, zpoždění odezvy, intervaly spouštění, počet automatických resetů, zpoždění horního senzoru)

• Režimy provozu: START / STOP

• Paměť posledního stavu zařízení před vypnutím

• Indikace ponoření elektrod ve vodě (horní – červený displej, spodní – žlutý displej)

Technické parametry

• Provozní napětí: 150–270 V AC

• Frekvence: 50 Hz

• Rozsah proudu: 1–30 A

• Spotřeba energie: < 6 W

• Citlivost na kapalinu: < 50 kΩ

• Třída ochrany: IP20

• Provozní teplota: -20 °C až +55 °C

• Průřez kabelu: Max. 10 mm² (napájení), elektrody do 2,5 mm²

• Hmotnost: 0,25 kg

• Montážní nadmořská výška: < 2000 m

Použití

• Ochrana ponorných čerpadel před chodem nasucho a přetížením

• Regulace hladiny vody ve studních a nádržích

• Sledování napětí a proudu v reálném čase

• Dálkové zapínání a vypínání čerpadla

Důležité upozornění

• Elektrody / snímače hladiny vody nejsou součástí dodávky – nutné objednat samostatně

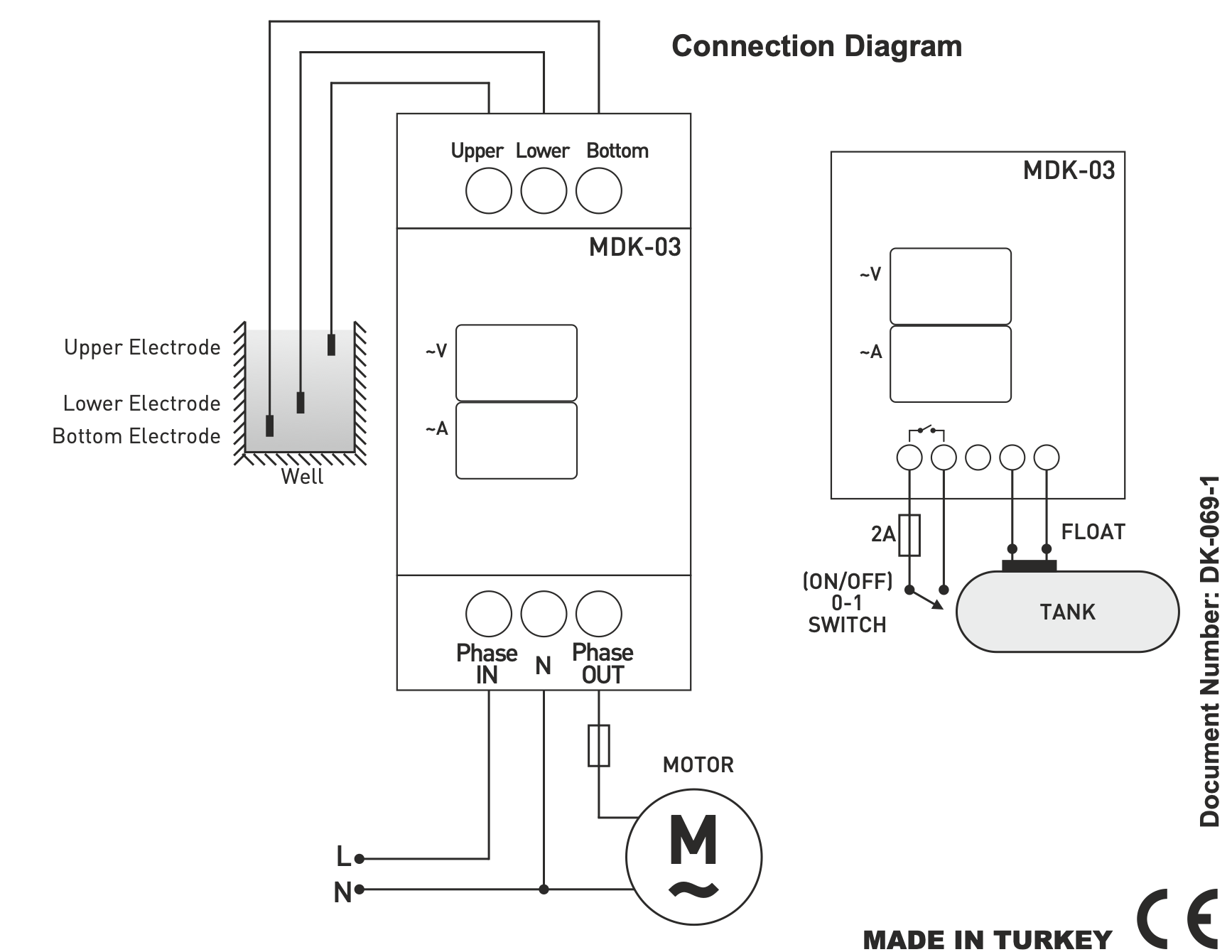

• Regulátor musí být připojen podle schématu výrobce

• Kapalina nesmí být hořlavá ani výbušná

• Teplota instalace musí být > 0 °C

• Čerpadlo musí být uzemněno

• Správné zapojení vstupů pro hladinové relé a dálkový spínač je nutné pro správnou funkci zařízení
