Komutátorový skupinový 0-1-2-3-4-5-6-7 stupňový krokovy přepínač vačkový paketov

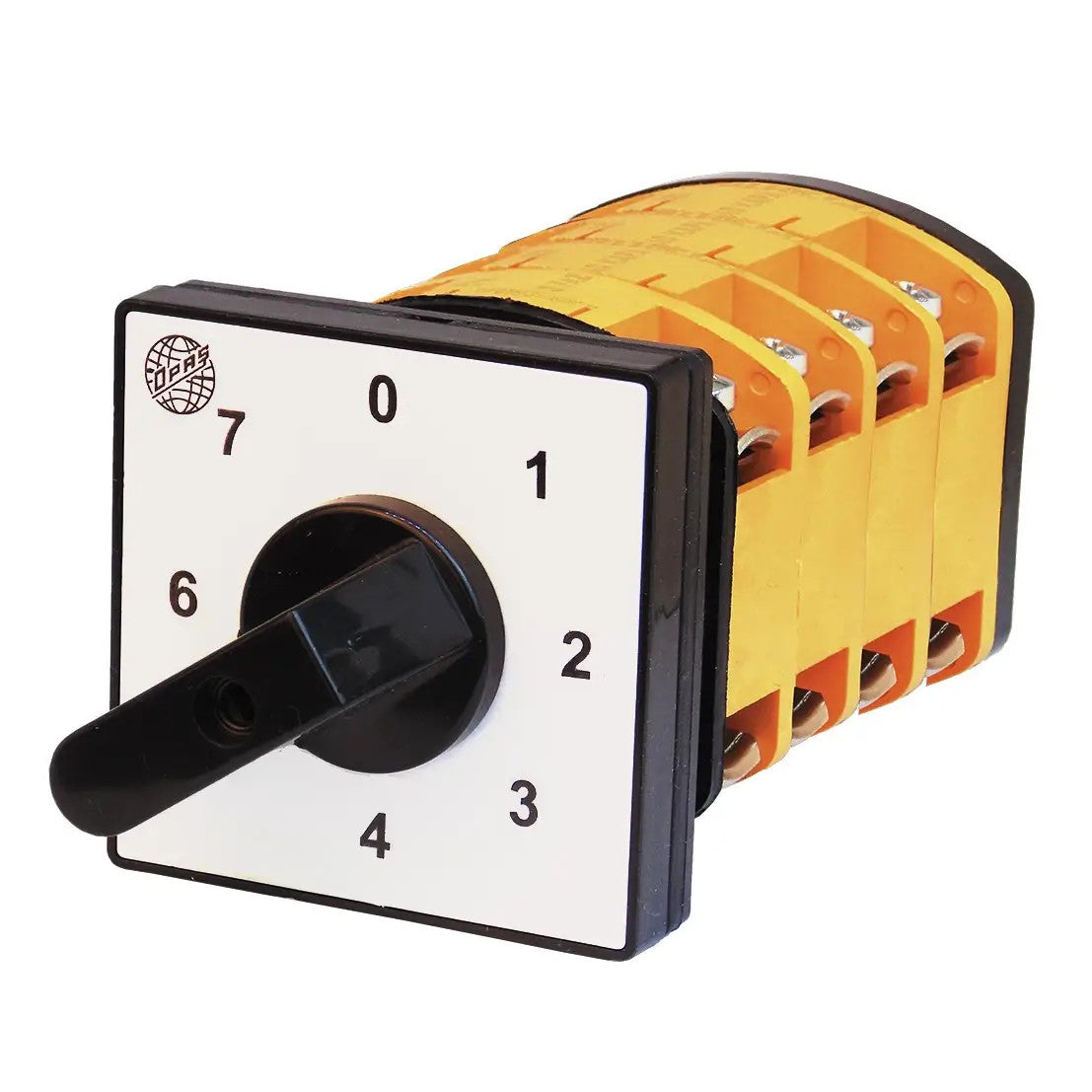

Krokový/stupňový komutátorový přepínač skupiny rotačních vačkových paketů 0-1-2-3-4-5-6-7, YPT117K, výrobce OPAŞ (Turecko)

Dávkové (skupinové) spínače jsou určeny pro ruční spínání nízkonapěťových obvodů. Používají se pro tvorbu hlavních i řídicích obvodů, zapínání a vypínání elektromotorů a dalších nízkopříkonových zařízení. Tato řada spínačů vyniká kompaktními rozměry, vysokou elektrickou i mechanickou odolností.

Skupinový spínač umožňuje postupné spínání jednotlivých stupňů při zachování již sepnutých předchozích. Vhodné například pro připojení tří 1kW topných těles – postupné zapínání umožní vytvořit topný výkon 1 kW, 2 kW, 3 kW … až 7 kW.

Hlavní vlastnosti

• Otočný vačkový spínač pro nízkonapěťové obvody

• Vícepolohové schéma 0–1–2–3–4–5–6–7

• Postupné spínání výkonových stupňů

• Vestavné provedení

• Vhodný pro jednofázové aplikace

Technické parametry

• Provedení: vačkové

• Typ zařízení: otočný přepínač

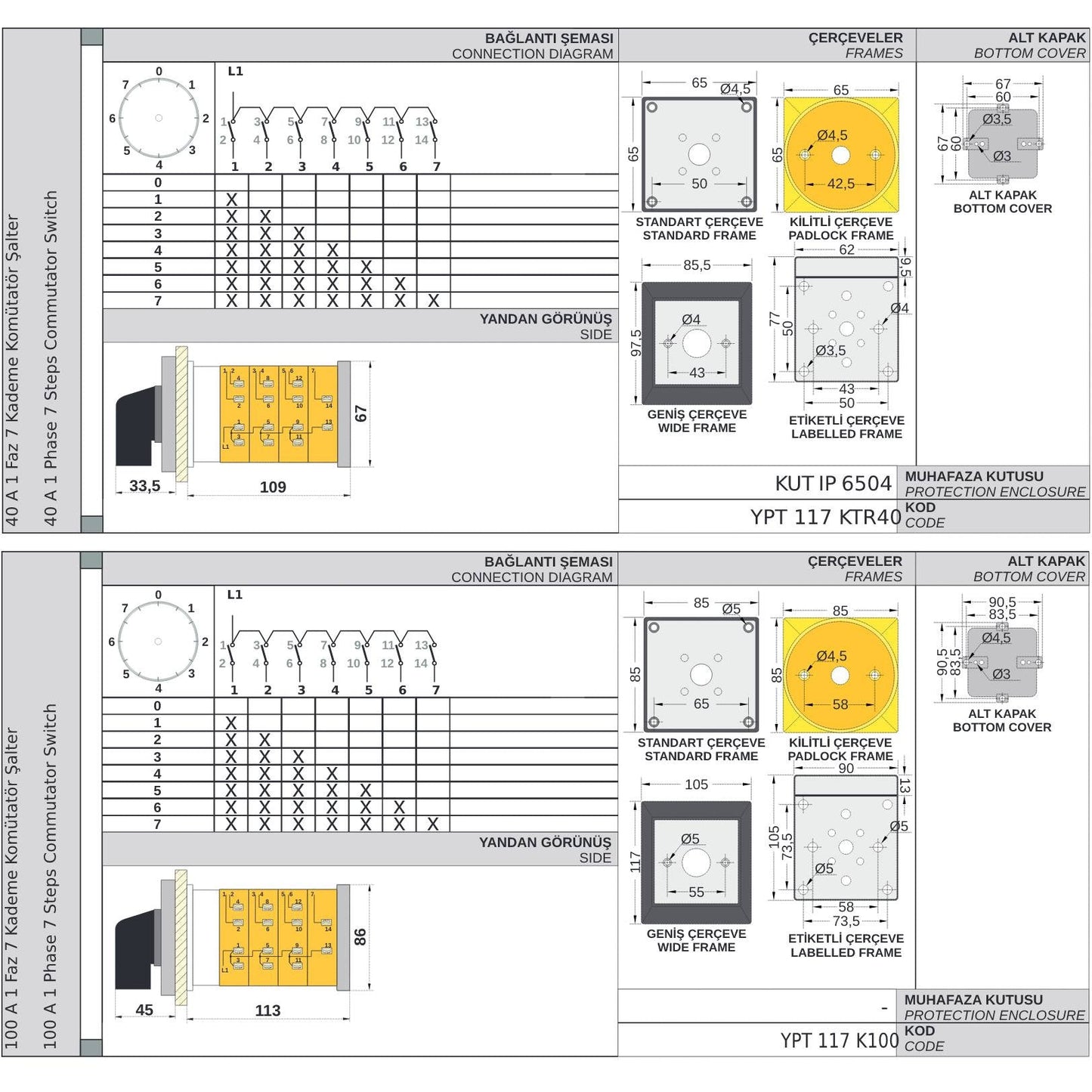

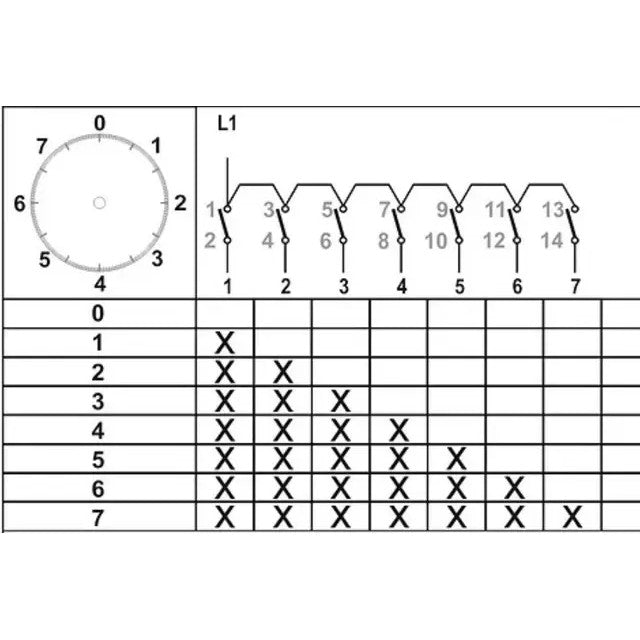

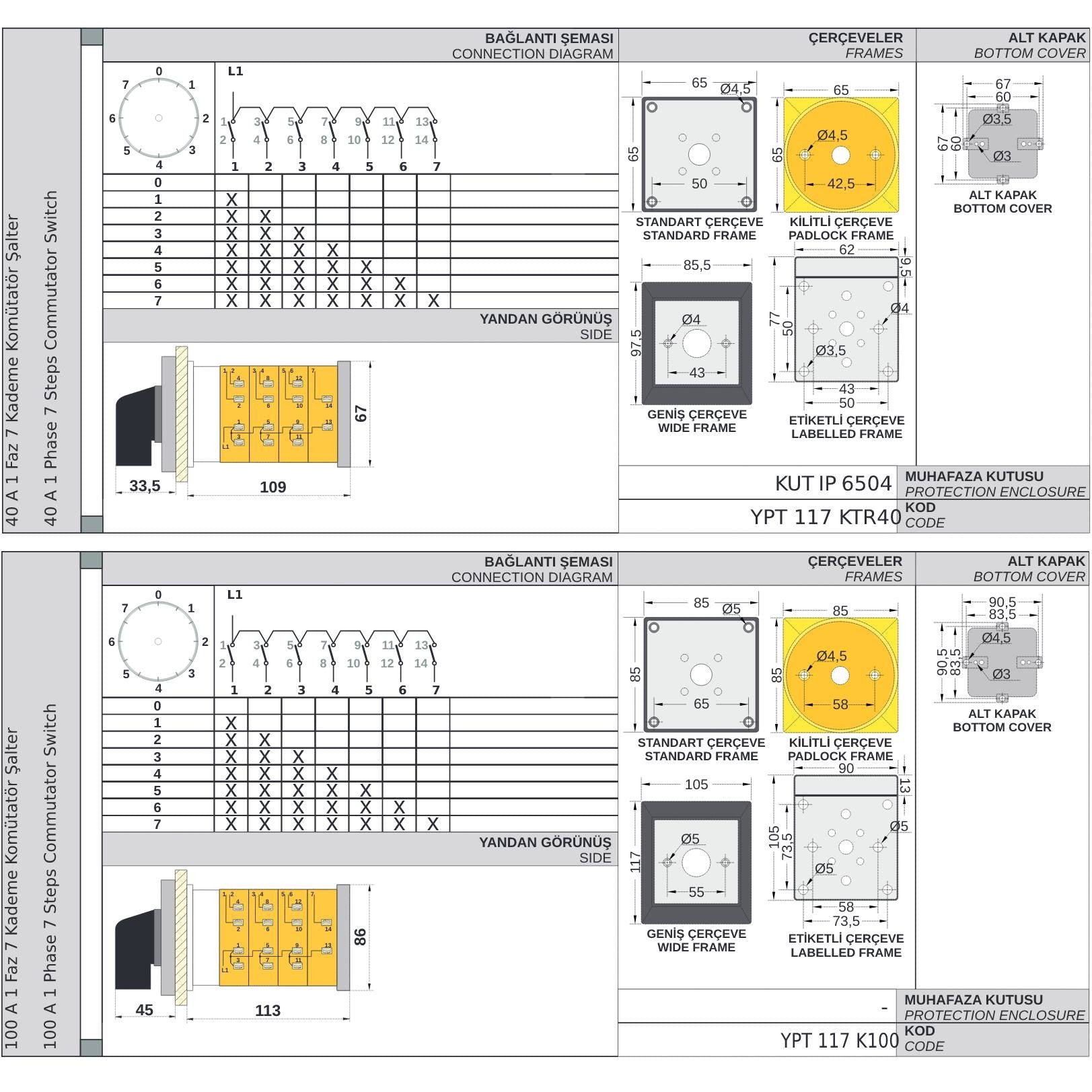

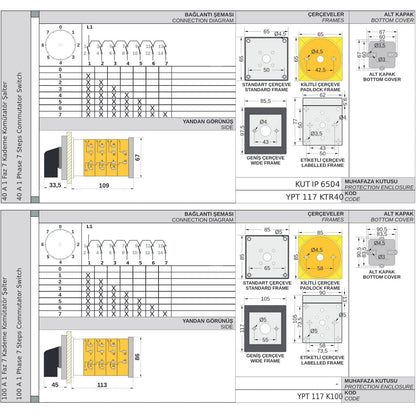

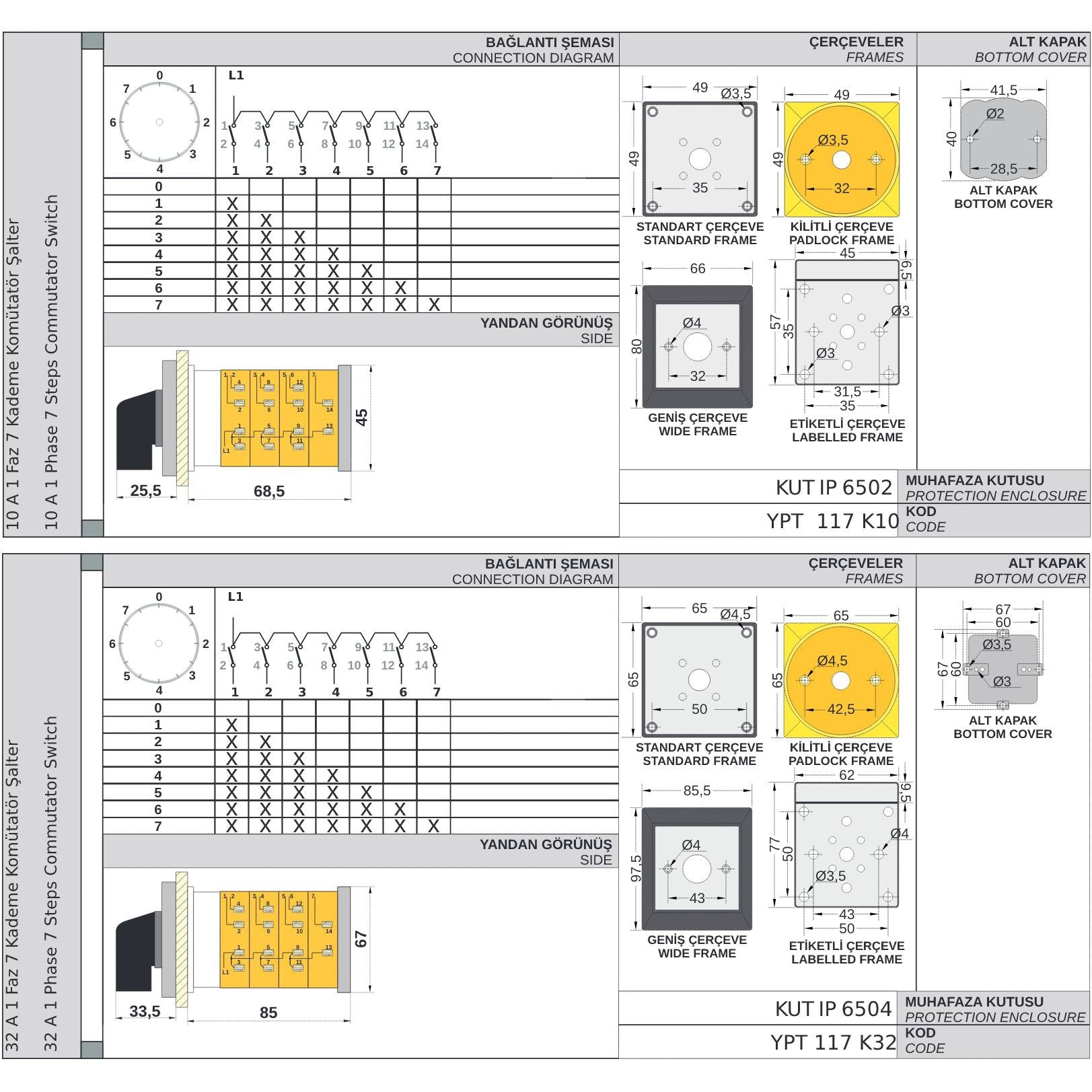

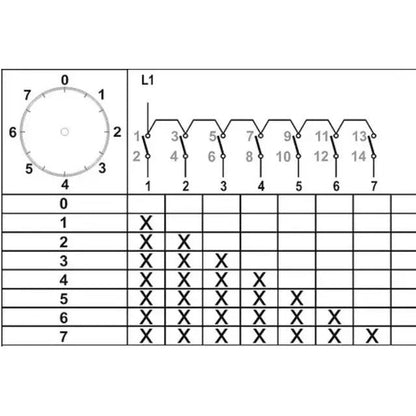

• Přepínací schéma: 0–1–2–3–4–5–6–7

• Počet pólů: 1

• Počet fází: 1

• Blokování: ne

• Stupeň krytí: IP20

• Provozní teplota: −30 až +55 °C

• Jmenovité proudy: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Využití

• Postupné spínání topných těles

• Přepínání více provozních režimů zařízení

• Regulace výkonu ohřevu

• Jednofázové nízkonapěťové řídicí obvody
