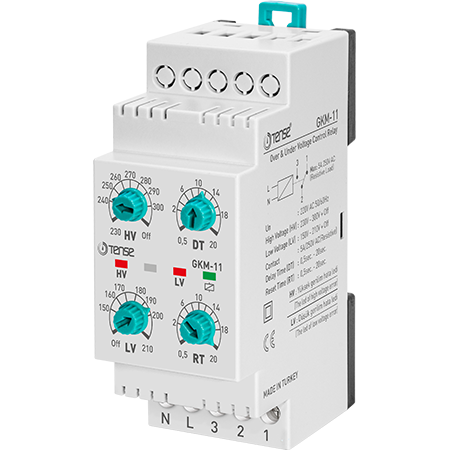

GKM-11 – Jednofázové relé nadpětí a podpětí, TENSE

Popis produktu

Relé GKM-11 slouží k ochraně citlivých zařízení před přepětím a podpětím v jednofázových rozvodech. Při překročení nastavené horní nebo dolní meze napětí relé rozepne výstupní kontakt a odpojí zátěž, čímž předchází poškození zařízení.

Funkce a provoz

• Indikace stavu:

  • Normální stav – zelená LED

  • Chyba vysokého napětí – červená LED "HV"

  • Chyba nízkého napětí – červená LED "LV"

• Nastavitelná ochrana: horní a dolní mez napětí, zpoždění spínání (DT) a doba resetu (RT)

• Kontakt relé: 5 A / 250 V AC (odporová zátěž)

Technické údaje

• Provozní napětí: 220 V AC, 50/60 Hz

• Rozsah vysokého napětí: 230–300 V

• Rozsah nízkého napětí: 150–210 V

• Doba zpoždění a resetu: 0,5–20 s

• Spotřeba: <6 VA

• Provozní teplota: -20 °C až +55 °C

• Montáž: DIN lišta

• Hmotnost: 0,1 kg

• Max. průřez kabelu: 2,5 mm²

• Max. instalační nadmořská výška: 2000 m

Použití

• Jednofázové rozvody a rozvaděče

• Citlivá elektrická zařízení, domácí spotřebiče, průmyslové stroje
