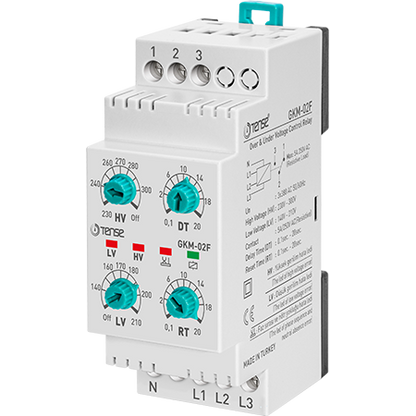

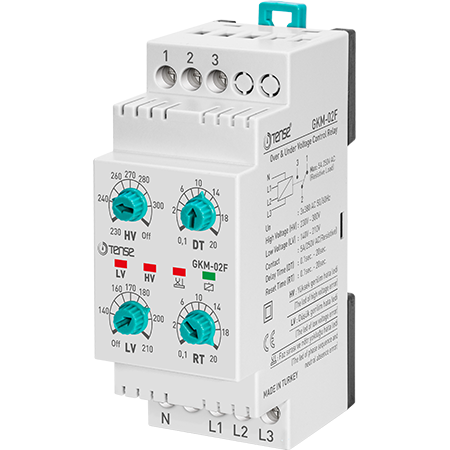

Trojfázové relé pro monitorování napětí – GKM-02F (TENSE)

Monitorování přepětí / podpětí • Sled fází • Kontrola přítomnosti nuly • 5A výstup • 140–300 V AC

Třífázové monitorovací relé GKM-02F od výrobce TENSE je určeno pro ochranu třífázových zátěží před nebezpečnými stavovými odchylkami v napájecí síti. Přístroj sleduje podpětí, přepětí, ztrátu fáze, nesprávnou fázovou posloupnost a výpadek nulového vodiče.
Při detekci poruchy relé okamžitě odpojí výstupní kontakt, čímž chrání připojené zařízení.

Klíčové vlastnosti

• Sledování přepětí (VN):
  – reaguje na překročení nastavené úrovně v kterékoliv fázi
  – rozsah nastavení: 230–300 V AC

• Sledování podpětí (NN):
  – reaguje na pokles napětí v kterékoliv fázi
  – rozsah nastavení: 140–210 V AC

• Nastavitelná doba odezvy (DT):
  – zpoždění reakce na poruchový stav
  – rozsah: 0,1 s – 20 s

• Automatický reset – doba návratu (RT):
  – zpoždění zapnutí po normalizaci napětí
  – rozsah: 0,1 s – 20 s

• Monitorování sledu fází a přítomnosti fází
  – ochrana proti nesprávné fázové posloupnosti
  – detekce výpadku fáze

• Monitorování přítomnosti nulového vodiče (N)
  – ochrana proti ztrátě vodiče N v síti
  – odpojení při poklesu napájecího napětí pod 88 V AC

• Hystereze 3 %
  – omezuje nežádoucí rychlé spínání při kolísání napětí

• Optická signalizace
  – LED indikátory stavu a typu poruchy

• Kompaktní provedení, montáž na DIN lištu

• Výstupní kontakt:
  – NO + NC, suchý kontakt
  – zatížení 5 A

Použití

Relé je určeno pro ochranu zařízení, jako jsou:

• třífázové motory

• kompresory

• čerpadla

• klimatizační jednotky

• obecné průmyslové i domácí zátěže

Chrání před:

• přepětím

• podpětím

• výpadkem fáze

• nesprávným sledem fází

• ztrátou nulového vodiče

DŮLEŽITÉ UPOZORNĚNÍ

 Relé NEreguluje napětí!
Slouží pouze k odpojení zátěže při nebezpečných stavech v síti, nikoliv ke stabilizaci nebo kompenzaci napětí.
