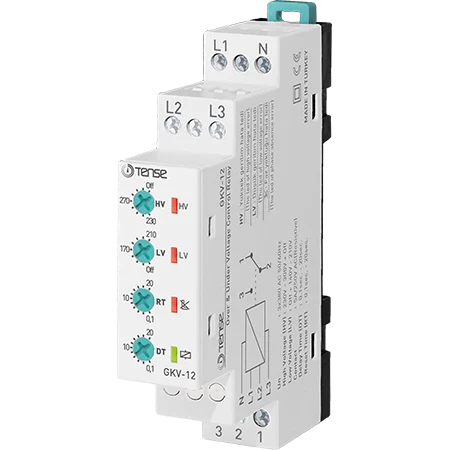

Monitorovací/ochranné třífázové relé pro kontrolu přepětí, podpětí, sled/výpadek

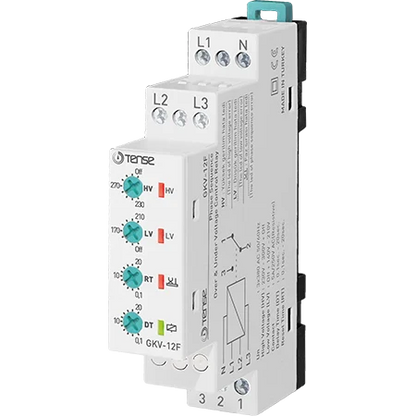

Relé pro sledování napětí s časovačem zpoždění pro návrat do provozního stavu, sledování zvýšeného a sníženého napětí, nastavení minimální a maximální hodnoty napětí, s řízením fázové posloupnosti GKV-12F, TENSE

Algoritmus činnosti relé pro sledování napětí je následující:

Když je relé připojeno k napájecímu napětí a hodnoty napětí odpovídají nastaveným hodnotám, relé se aktivuje a rozsvítí se LED dioda relé (). Když hodnoty napětí překročí nastavené hodnoty, rozsvítí se příslušná LED dioda poruchy, čeká se na dobu zpoždění (DT), po které se relé deaktivuje a LED dioda relé zhasne. Když se napětí vrátí na normální hodnoty, zařízení čeká na dobu resetu (RT), po které se relé aktivuje a LED dioda relé se rozsvítí.

Požadovaná nastavení a chybová hlášení

• HV: nastavení vysokého napětí, když napětí stoupne nad tuto hodnotu, rozsvítí se LED dioda HV.

• LV: nastavení nízkého napětí, když napětí klesne pod tuto hodnotu, rozsvítí se LED dioda LV.

• DT: doba zpoždění, doba čekání před vstupem do chyby.

• RT: doba resetu, doba čekání, než relé reaguje, když se napětí vrátí do normálu.

Relé aktivováno: kontakty 2 a 3 sepnuté, 1 a 2 rozepnuté.
Relé deaktivováno: kontakty 2 a 1 sepnuté, 3 a 2 rozepnuté.

Technické specifikace

• Provozní napětí: 3×380 VAC, 50/60 Hz

• Jmenovité provozní napětí: 220 VAC, 50/60 Hz

• Vysoké napětí: 230 V–300 V

• Nízké napětí: 140 V–210 V

• Doba zpoždění: 0,1 s – 20 s

• Doba resetu: 0,1 s – 20 s

• Provozní výkon: < 6 VA

• Provozní teplota: –20 °C až +55 °C

• Displej: 4 LED diody

• Hmotnost: 0,210 kg

• Kontakt: 5 A / 250 VAC (odporová zátěž)

• Provozní nadmořská výška: < 2000 m

• Průměr kabelu: 1,5 mm²
