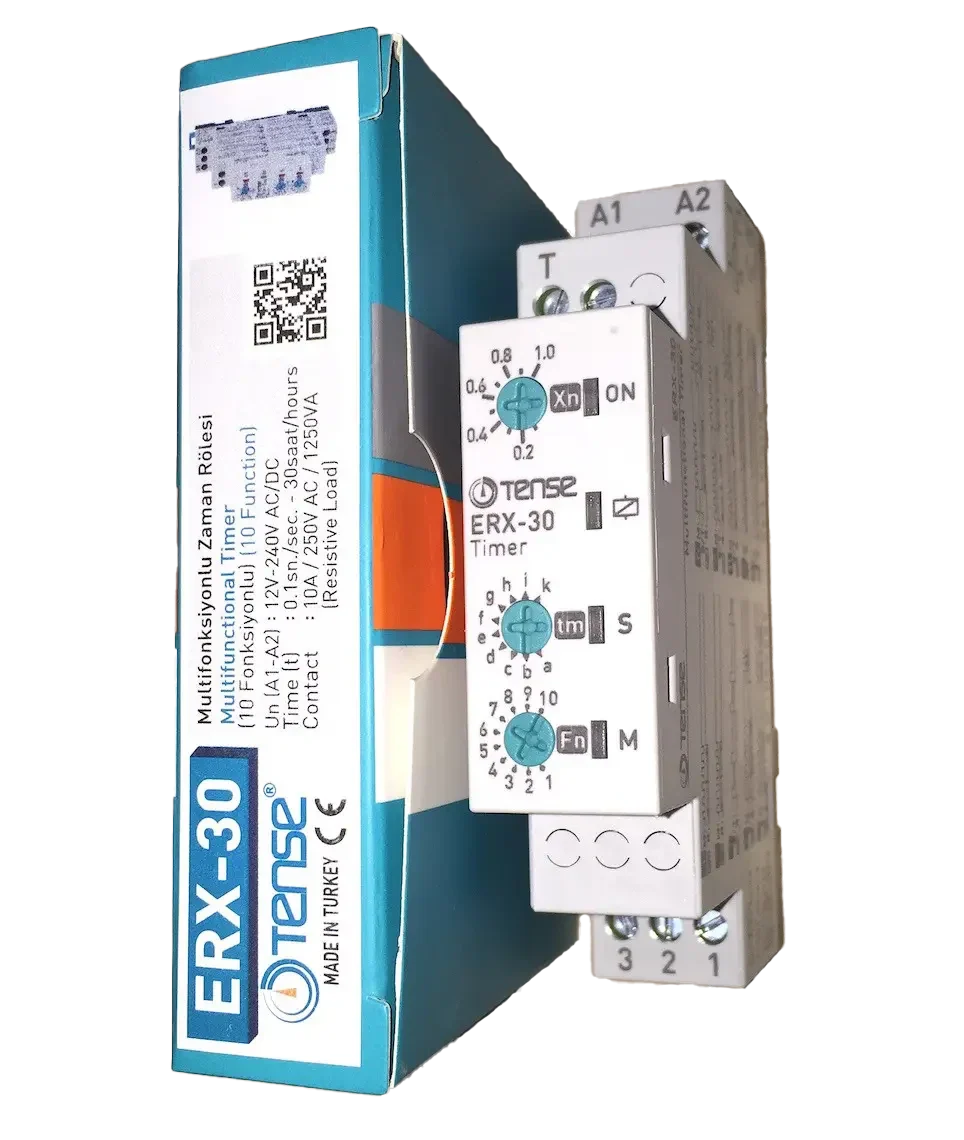

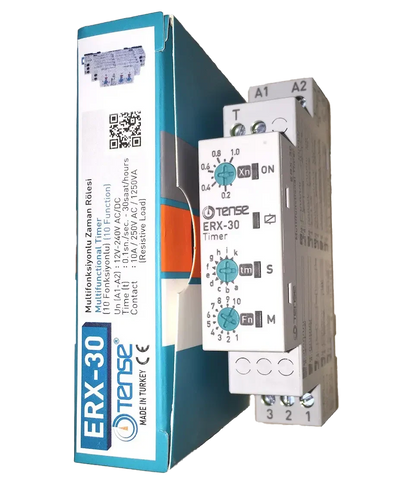

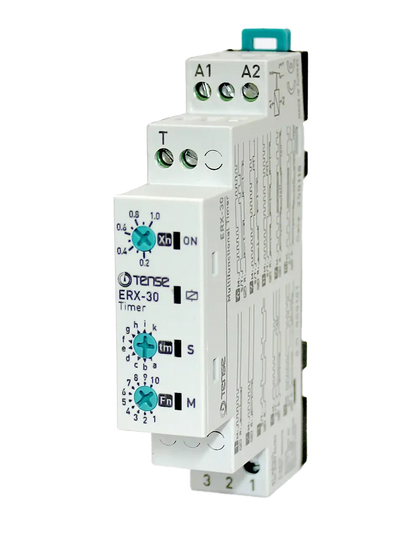

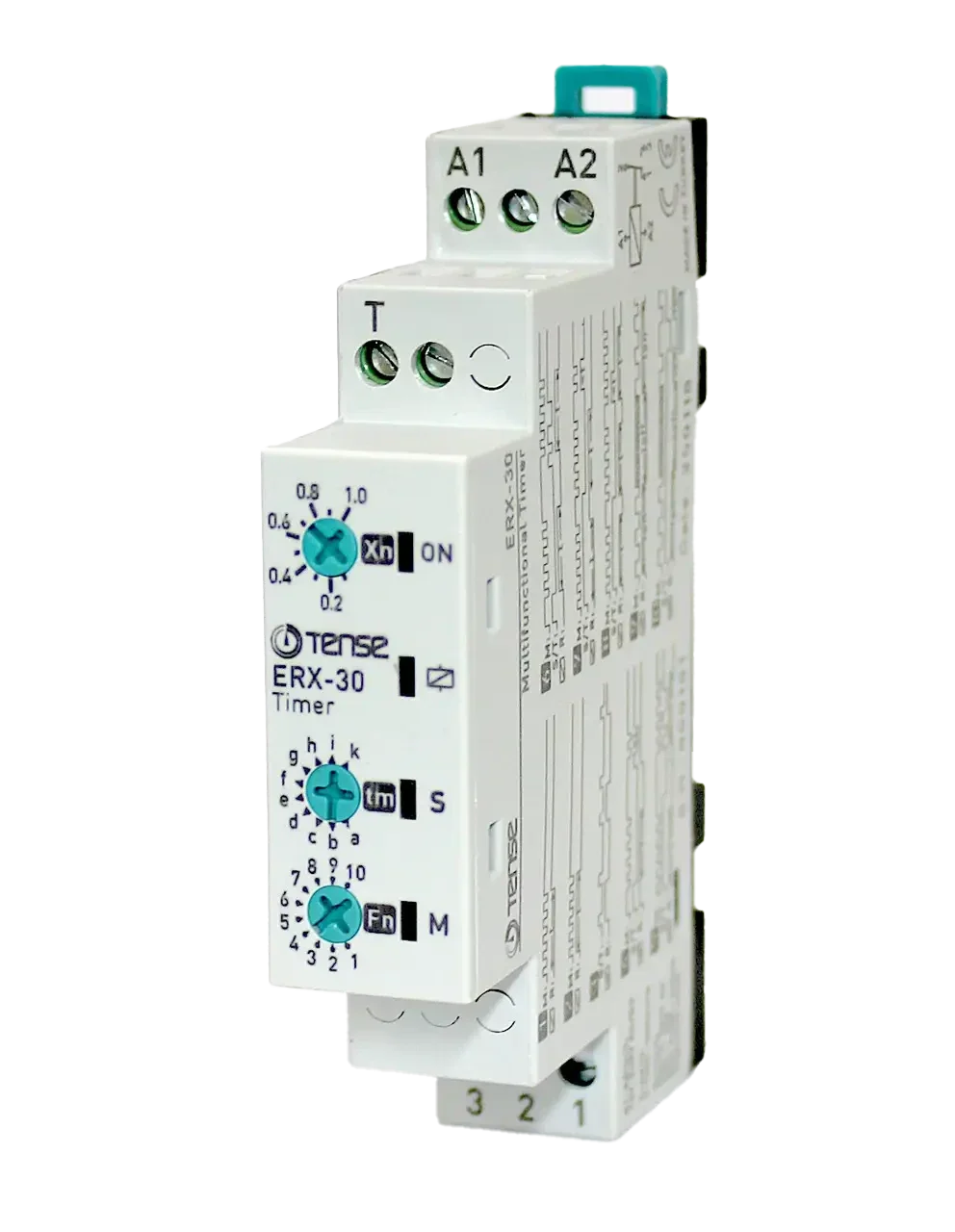

Multifunkční časové relé ERX-30 (10 funkcí) – 12…240 V AC/DC, 1 přepínací kontakt

Popis produktu

Multifunkční časové relé ERX-30 je univerzální řídicí prvek pro zpoždění, spínání, pulzní řízení a periodické procesy v automatizaci. Nabízí až 10 časových funkcí, které pokryjí většinu úloh v průmyslu i domácích aplikacích.

Je vhodné pro:

• automatizační systémy ve výrobě (pražení kávy/semen, balicí linky, tepelné procesy),

• řízení ventilace (WC, koupelny), topení, klimatizace,

• osvětlení (schodiště, reklamy, výlohy),

• časování procesů v pračkách a domácích spotřebičích,

• otevírání/zavírání oken, klapek, vzduchotechniky,

• řízení motorů a drobných pohonů.

Hlavní výhodou je univerzální napájení 12–240 V AC/DC, díky čemuž relé nahradí mnoho různých typů v jednom zařízení.

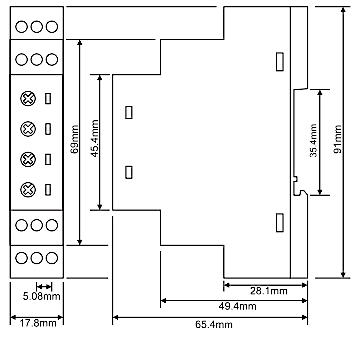

Montáž je určena na standardní 35mm DIN lištu.

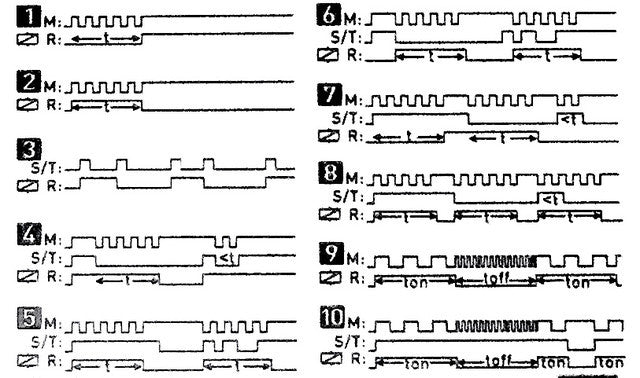

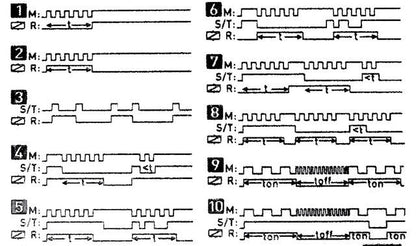

Vestavěné časové funkce (10 funkcí)

Relé podporuje následující režimy, použitelné na napětích 12 / 24 / 48 / 110 / 230 V AC/DC:

1. Bistabilní relé

2. Zpožděný rozběh (Delay ON)

3. Zpožděný návrat (Delay OFF)

4. Blikač začínající mezerou (Flasher – start with pause)

5. Zpožděný rozběh po sepnutí + zpožděný návrat (kombinace ON/OFF delay)

6. Blikač začínající impulzem

7. Zpožděný rozběh po sepnutí a zpožděný návrat po rozepnutí (ON/OFF DELAY)

8. Generátor pulsů

9. Jednorázový impuls po rozepnutí ovládacího vstupu (Single Shot – falling edge)

10. Jednorázový impuls po sepnutí ovládacího vstupu (Single Shot – rising edge)

Použití v praxi

Relé lze použít v mnoha aplikacích, například:

• řízení ventilátorů v domácnostech (WC, koupelna),

• ovládání schodišťového osvětlení,

• zapínání topení či ventilace v časových intervalech,

• cyklické řízení reklamních světelných tabulí,

• odskočení kontaktu (debounce) pro řídicí signály,

• řízení procesů v potravinářství (vaření masa, pražení),

• řízení čerpadel, motorů a pohonů,

• automatické otevírání/zavírání oken, klapek, ventilů,

• řízení spotřebičů a výrobních linek.

Výhody zařízení

• Univerzální napájení: 12–240 V AC/DC

• Až 10 funkčních režimů

• 1 přepínací kontakt

• Vhodné pro průmysl i domácnost

• Snadná montáž na DIN lištu

• Plně nahrazuje mnoho dražších modelů na trhu

• Spolehlivý provoz a široká kompatibilita

Náhrada za dražší analogy

Multifunkční relé ERX-30 může plně nahradit tyto modely:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
