Reléové rozhraní s montážním blokem – 6 A, 12–24 V AC/DC, HB+NC (HF-41F)

Popis produktu

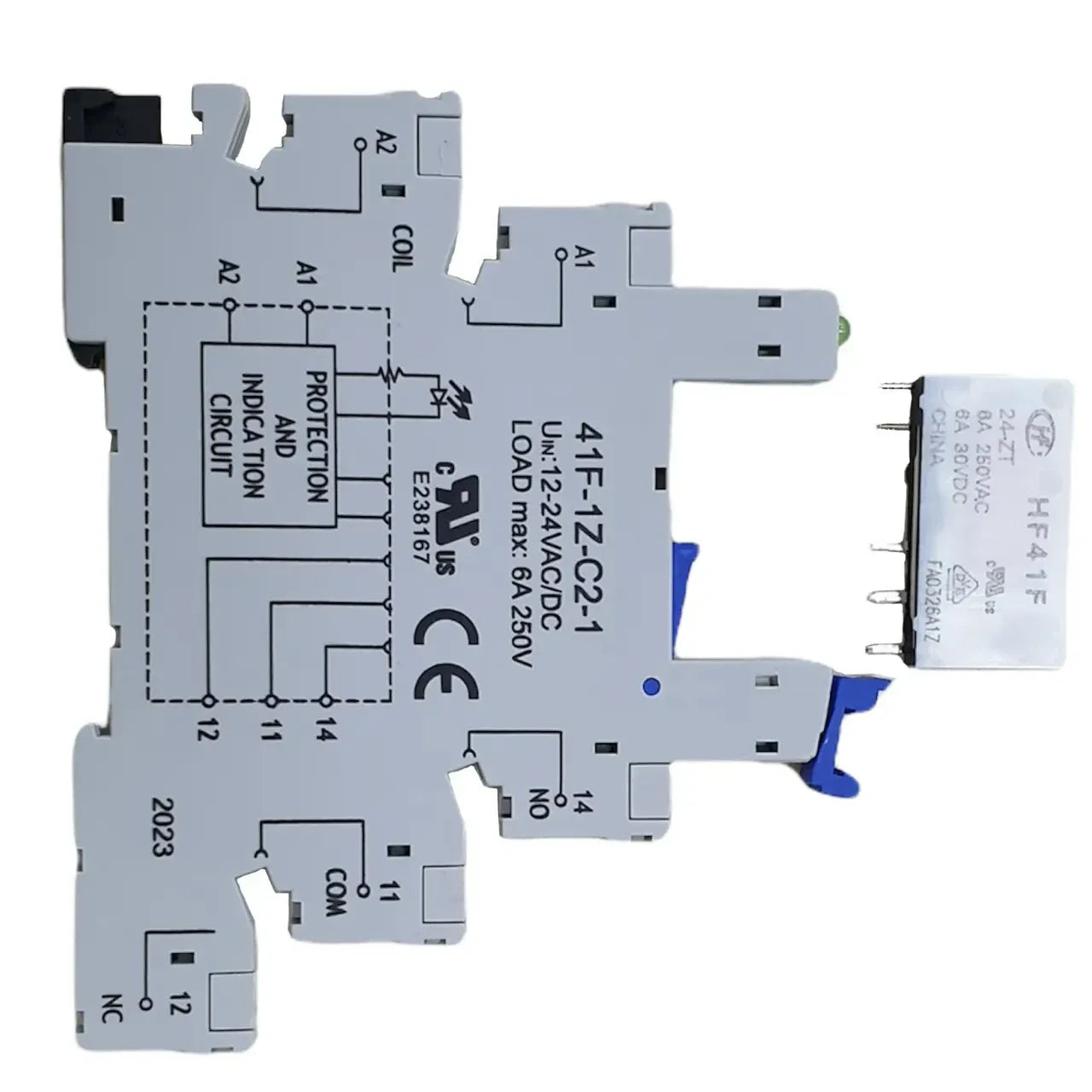

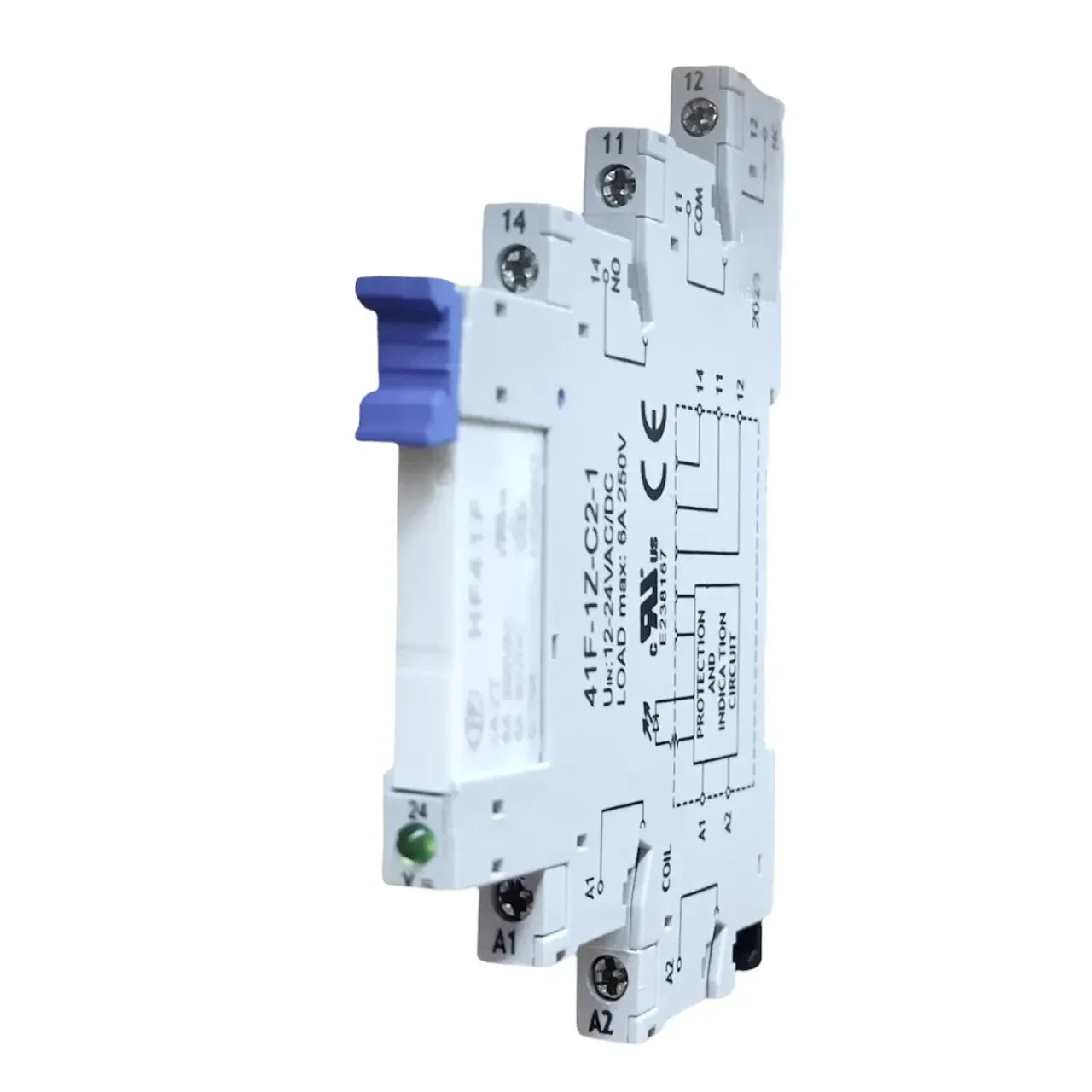

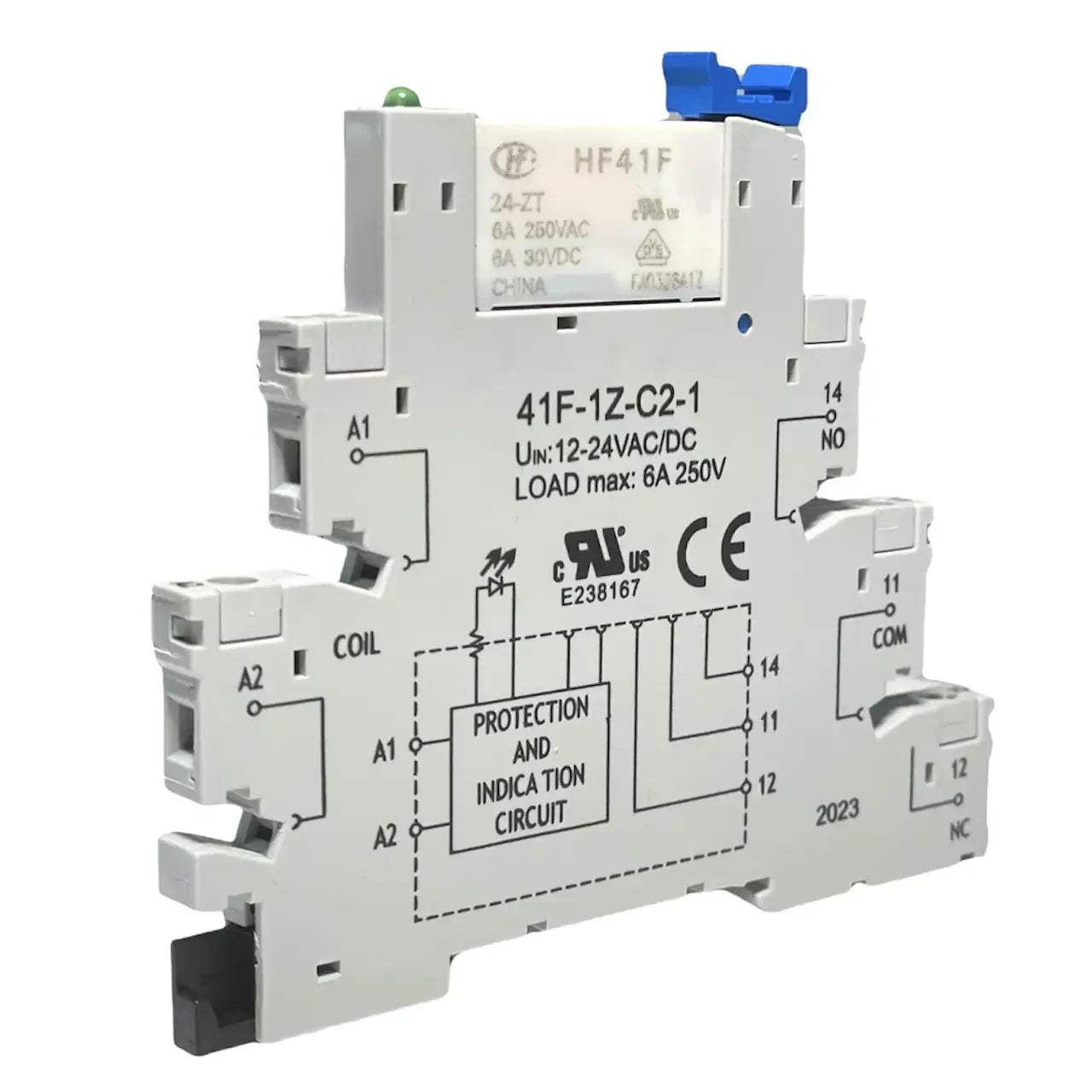

Reléové rozhraní HF-41F se skládá ze základního modulu 41F-1Z-C2-1 a zásuvného miniaturního relé HF41F/24-ZT s výkonovými kontakty.
Slouží k galvanickému oddělení, zesílení řídicího signálu z PLC, řídicích systémů nebo senzorů a ke zvýšení spínací kapacity výstupních obvodů.

Díky modulární konstrukci umožňuje rychlou výměnu relé bez demontáže celého modulu – ideální pro průmyslové aplikace, automatizaci i rozvaděče.

Vlastnosti a výhody

• Galvanické oddělení řídicích a výkonových obvodů

• Zvýšení spínací kapacity výstupních signálů PLC

• Montáž na DIN lištu (standard 35 mm)

• Rychlá výměna relé – zásuvné provedení bez demontáže celého modulu

• Úspora místa díky šířce pouhých 6 mm

• LED indikace stavu (zelená kontrolka aktivace relé)

• Vhodné pro AC/DC vstupní napětí 12–24 V

Technické parametry

• Vstupní napětí: 12–24 V AC/DC

• Jmenovité provozní napětí kontaktů:

  • AC: 250 V

  • DC: 30 V

• Jmenovitý proud: 6 A

• Typ kontaktů: NO + NC (1 přepínací kontakt)

• Indikace: zelená LED

• Provozní teplota: –20…+55 °C

• Stupeň krytí: IP20

• Šířka modulu: 6 mm

• Konstrukce: základna + zásuvné relé HF41F

Použití

• Automatizace a průmyslové řízení

• PLC výstupy s nízkým proudem

• Oddělování signálových a výkonových obvodů

• Ovládání stykačů, ventilů, motorů, signalizace

• Montáž do rozvaděčů s vysokou hustotou prvků
