Měřicí transformátor proudu CK20 — 100/5 A, 1,5 VA, třída 1

Výrobce: ONKA Elektrik (Turecko)

Popis produktu

Měřicí transformátor proudu řady CK20 je určen pro přesné měření střídavého proudu pomocí ampérmetrů, elektroměrů, měřicích modulů a multimetrů. Konstrukce s nehořlavým ABS pouzdrem, plombovatelnou krytkou svorkovnice a kvalitními mosaznými svorkami zajišťuje vysokou bezpečnost a spolehlivost.

Transformátor je navržen pro primární proud 100 A a poskytuje sekundární proud 5 A při zatížení 1,5 VA. Díky montážnímu adaptéru je vhodný pro upevnění na DIN lištu.

Technické specifikace

Elektrické parametry

• Převodový poměr (koeficient): 100/5 A

• Zatížení: 1,5 VA

• Třída přesnosti: 1

• Jmenovitá frekvence: 50–60 Hz

• Omezení rázového proudu: FS 5

• Zkušební napětí: 3 kV / 1 min

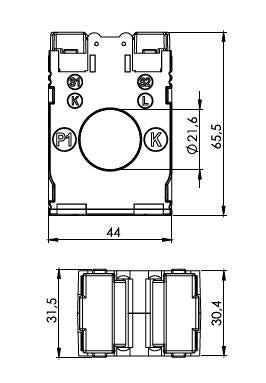

Mechanické provedení

• Pouzdro: samozhášivý ABS (nehořlavý)

• Svorkovnice:

  • neodnímatelný plombovatelný kryt

  • mosazné svorky

  • vhodné pro vodiče s velkým průřezem

• Průvlek pro vodič: Ø 20 mm

• Montáž: na DIN lištu (držák typu KK0003)

Odolnost

• Tepelná odolnost proti krátkodobému proudu: Ith = 60 × In

• Odolnost proti ustálenému proudu: Id = 1,2 × In

• Provozní teplota: –25 °C až +85 °C

Normy

Vyhovuje mezinárodním standardům:

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Výhody produktu

• Vysoká přesnost pro měřicí účely (třída 1)

• Bezpečné mosazné svorky s krytem

• Odolné samozhášivé pouzdro z ABS

• Montáž na DIN lištu — ideální pro rozvaděče

• Kompaktní rozměry a snadná instalace

• Široký provozní teplotní rozsah
