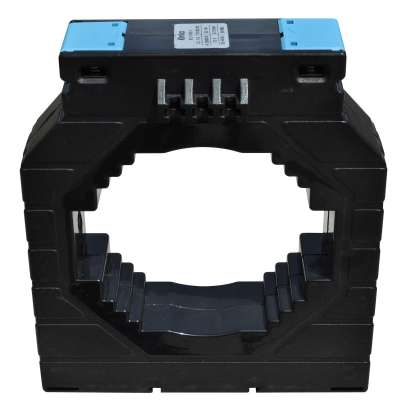

ONKA Měřicí transformátor proudu - CURRENT TRANSFORMER 1500/5A, 100MM, CLASS 0.5S, 20VA (TK10015005310 / 80011774)

Násuvný měřicí transformátor pro primární jmenovité proudy 1500 A, sekundární proud 5 A, jmenovité výkony 20 VA, k dodání ve třídá přesnosti 0,5S, ONKA.

Vysoce přesný měřicí transformátor proudu určený pro nepřímé měření střídavého proudu v elektrických sítích a distribučních systémech. Používá se pro ampérmetry, multimetry, elektroměry, automatizační systémy a ochranné obvody.

Technické specifikace

Základní parametry

• Primární jmenovitý proud: 1500 A

• Sekundární proud: 5 A

• Jmenovitý výkon: 20 VA

• Třída přesnosti: 0,5S (zvýšená přesnost při částečném zatížení)

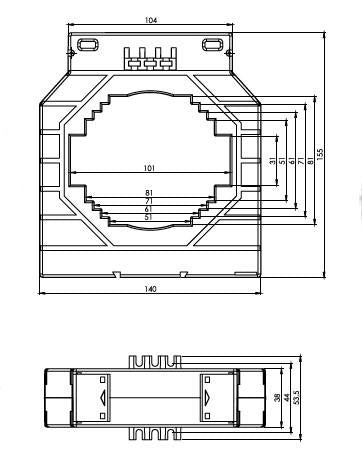

• Vnitřní průměr / montáž na sběrnici: 100 mm

Konstrukční vlastnosti

• Provedení: nasouvací transformátor

• Montáž: na sběrnici bez přerušení obvodu, pomocí přiložených upevňovacích prvků

• Snadná instalace v rozvaděčích a panelech

Popis a použití

Transformátor převádí vysoký primární proud (až 1500 A) na standardní a bezpečný sekundární proud 5 A, který je určen pro:

• měřicí přístroje

• elektroměry a monitorovací systémy

• automatizační jednotky

• ochranné a kontrolní obvody

Zajišťuje přesné měření sinusového střídavého proudu a díky třídě přesnosti 0,5S je vhodný také pro komerční měření, monitoring spotřeby a energetické audity. Instalace je rychlá – transformátor se jednoduše nasune na sběrnici o průměru 100 mm.

Výhody

• Vysoká proudová zátěž – až 1500 A

• Standardní výstup 5 A – kompatibilní s většinou měřicích a regulačních zařízení

• Třída přesnosti 0,5S – vysoká přesnost i při nízkém zatížení

• Jednoduchá montáž na sběrnici bez nutnosti odpojovat obvod

• Výkon 20 VA – vhodné pro zátěž měřicích obvodů

Oblasti použití

• Průmyslové rozvaděče a distribuční systémy

• Systémy měření a monitorování energie

• Komerční měřicí systémy

• Ochranné a měřicí obvody

• Monitorování zátěže, vyrovnávání fází

• Energetické audity a řízení spotřeby
