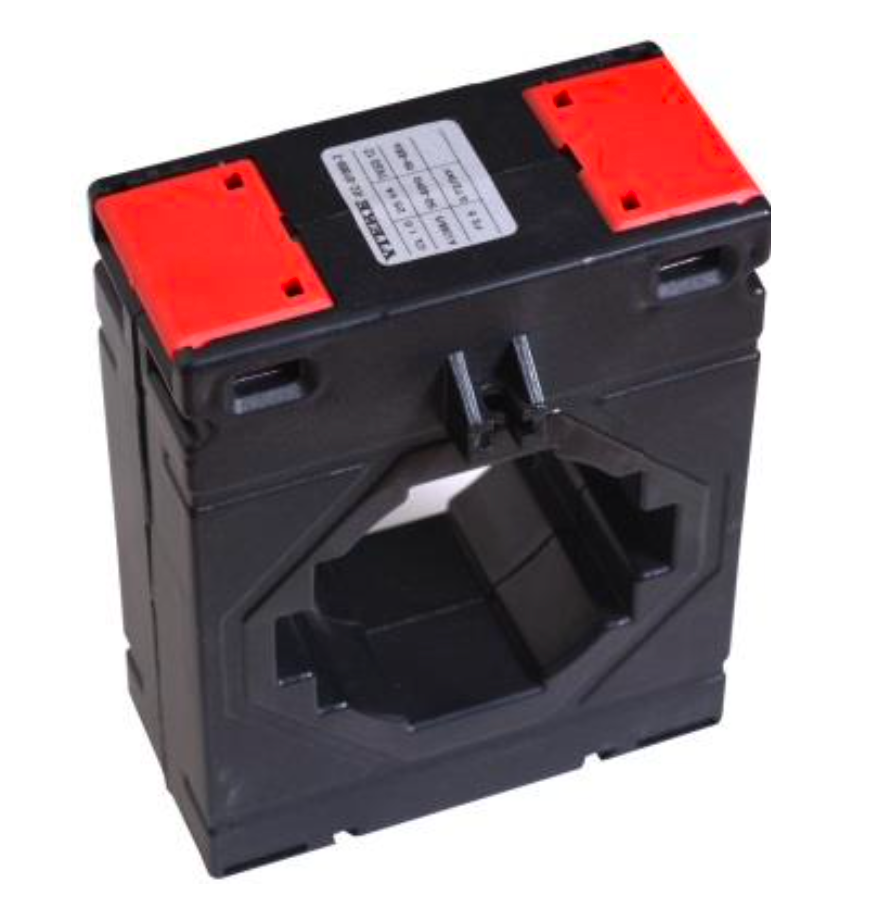

Měřicí okénko proudového transformátoru TK60 – TENSE

Popis:

Měřicí proudové okénko TK60 je určeno pro přesné měření proudu v elektrických obvodech.

Pro primární jmenovité proudy od 600 do 1200 A, sekundární proud 5 A, jmenovité výkony 3,75 až 20 VA, k dispozici ve třídě přesnosti 0,5S. Je vhodné pro připojení ampérmetrů, wattmetrů a dalších měřicích přístrojů. Každý transformátor je testován ve výrobním závodě s přiloženým zkušebním protokolem.

Technické vlastnosti

• Zatížitelnost: 3,75 až 20 VA

• Třída přesnosti: 0,5S

• Primární vinutí: 60 × 10 mm

• Průměr vodiče: Ø 51 mm

• Pouzdro: Nehořlavý, samozhášivý ABS

• Svorkovnice: Neodnímatelný kryt pro vodiče s vysokým průřezem, mosazné provedení pro bezpečnost

• Odolnost proti zkratovému proudu (Ith): 60 × In

• Odolnost proti trvalému proudu (Id): 1 × In

• Provozní teplota: -25 °C … +85 °C

• Jmenovitý kmitočet: 50–60 Hz

• Omezení rázového proudu: FS 5

• Zkušební napětí: 3 kV / 1 min

• Max. systémové napětí: 0,72 kV

Normy: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN57414, BS3938, BS7626, EN 61869-2

Použití

• Přesné měření proudu v elektrických obvodech

• Sledování zatížení v průmyslových a komerčních aplikacích

• Připojení k ampérmetrům a měřicím přístrojům
