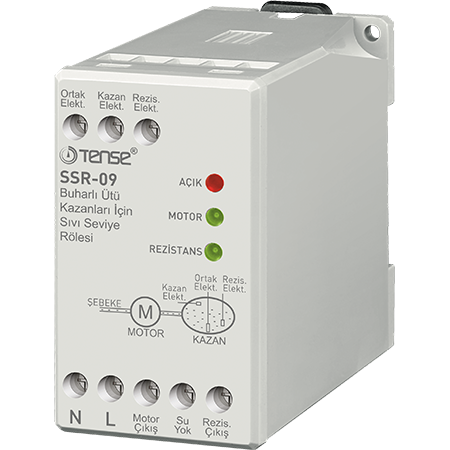

Relé pro regulaci hladiny vody pro jeden zásobník s ochranou topného tělesa – Tense SSR-09

Popis produktu

Relé SSR-09 od společnosti Tense je moderní jednotka určená pro automatickou regulaci hladiny vody v kotlích, zásobnících a ohřívačích vody.
Zajišťuje spolehlivé dopouštění vody, včasné vypnutí čerpadla a především účinnou ochranu elektrického topného tělesa před chodem nasucho.

Zařízení používá kapacitní elektrody ke sledování hladiny vody a automaticky ovládá čerpadlo i ohřívač podle aktuální situace v nádrži.

Klíčové výhody

• Ochrana proti chodu nasucho pro kotel i topné těleso – prodlužuje životnost zařízení.

• Automatická regulace hladiny vody: čerpadlo se zapne při nízké hladině a vypne při dosažení horní úrovně.

• Ochrana ohřívače – pokud není u topného tělesa přítomna voda, zařízení okamžitě blokuje jeho napájení.

• LED indikace provozu čerpadla a ohřevu pro snadnou kontrolu stavu.

• Jednoduchá instalace – montáž na DIN lištu, přehledné šroubové svorky.

• Kompaktní rozměry, nízká spotřeba.

• Široký provozní rozsah napětí 170–260 VAC – stabilní funkce i při výkyvech v síti.

Princip činnosti

SSR-09 pracuje se dvěma elektrodami umístěnými v nádrži:

1. Dolní elektroda (min. hladina)

   • Pokud hladina vody klesne pod tuto elektrodu, relé aktivuje čerpadlo a začne dopouštět vodu.

2. Horní elektroda (max. hladina)

   • Při dosažení horní úrovně relé automaticky vypne čerpadlo.

3. Ochranná elektroda u topného tělesa

   • Pokud se u topného tělesa nenachází voda, relé odpojí napájení ohřívače a zabrání přehřátí.

Tato inteligentní logika zajišťuje bezpečný a úsporný provoz celého systému.

Použití

• Elektrické kotle a zásobníkové ohřívače vody

• Topné systémy s akumulační nádrží

• Domácí i průmyslové zásobníky vody

• Vodárny a čerpací systémy

• Nádrže na pitnou nebo užitkovou vodu

Instalace a připojení

• Montáž na standardní DIN lištu v rozvaděči.

• Připojení pomocí šroubových svorek.

• Elektrody je nutné instalovat do nádrže na požadované hladiny.

• Pro stabilní provoz výrobce doporučuje použít vodiče min. 2,5 mm².

Poznámka: Elektrody (hladinové sondy) nejsou součástí balení a objednávají se samostatně.
