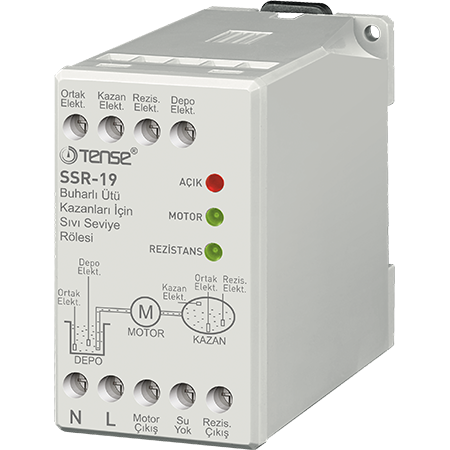

Relé pro kontrolu hladiny vody v kotli a parogenerátoru

Popis produktu

Relé pro kontrolu hladiny vody je určeno pro použití v kotlích, parogenerátorech a systémech ohřevu vody, kde zajišťuje automatické vypnutí elektrického ohřevu při nedostatku vody v nádrži.
Zabraňuje chodu ohřívače „na sucho“, chrání zařízení a prodlužuje jeho životnost.

Zařízení pracuje se dvěma nezávislými kapacitními systémy – TANK (studna/nádrž) a BOILER (kotel/ohřívač).

Funkce zařízení

Řízení hladiny v nádrži (TANK)

• Dokud je hladina vody nad elektrodou TANK, čerpadlo běží (svítí indikátor „provoz motoru“).

• Pokud hladina klesne pod elektrodu TANK, čerpadlo se vypne.

Řízení hladiny v kotli/ohřívači (BOILER)

• Při dosažení hladiny senzoru BOILER se čerpadlo vypne – nádrž je plná.

• Pokud hladina v kotli klesne pod elektrodu BOILER, spustí se 10sekundové zpoždění, po kterém se čerpadlo automaticky zapne a doplní vodu.

Řízení elektrického ohřevu vody (RES Elect)

• Pokud voda v kotli dosáhne úrovně RES Elect, ohřívač se zapne (kontrolka zhasne).

• Pokud hladina klesne pod elektrodu RES Elect, ohřívač se vypne a kontrolka se rozsvítí.

Tato funkce chrání ohřívač před přehřátím nebo zničením při prázdné nádrži.

Zapojení (přehled)

• Com Elect – společná elektroda (nutno připojit na kovové těleso nádrže/boileru; pokud není vodivé, použít samostatnou elektrodu)

• Tank Elect – elektroda hladiny ve studni/nádrži

• Boiler Elect – elektroda hladiny v kotli

• Res Elect – elektroda pro řízení ohřívače

• Res Out – výstup pro připojení ohřívače

• Water Not – výstup pro signalizační kontrolku (absence vody)

Důležité upozornění

• Elektrody nejsou součástí balení – je nutné je objednat zvlášť.

• Doporučujeme zakoupit také 3 kusy jističů 2 A pro ochranu vstupních a výstupních obvodů.

• Relé zapojte přesně dle schématu výrobce.

• Pokud není nádoba vodivá, je nutné použít speciální společnou elektrodu.

Technické parametry

• Jmenovité napětí: 220 V AC

• Pracovní rozsah napětí: 90–110 %

• Frekvence: 50/60 Hz

• Příkon: < 3 VA

• Provozní teplota: -40…+50 °C

• Připojení: šroubové svorky

• Montáž: DIN lišta nebo montážní panel

• Relé pro kontrolu hladiny vody

• Dokumentace / schéma zapojení
  (Elektrody nejsou součástí dodávky)
