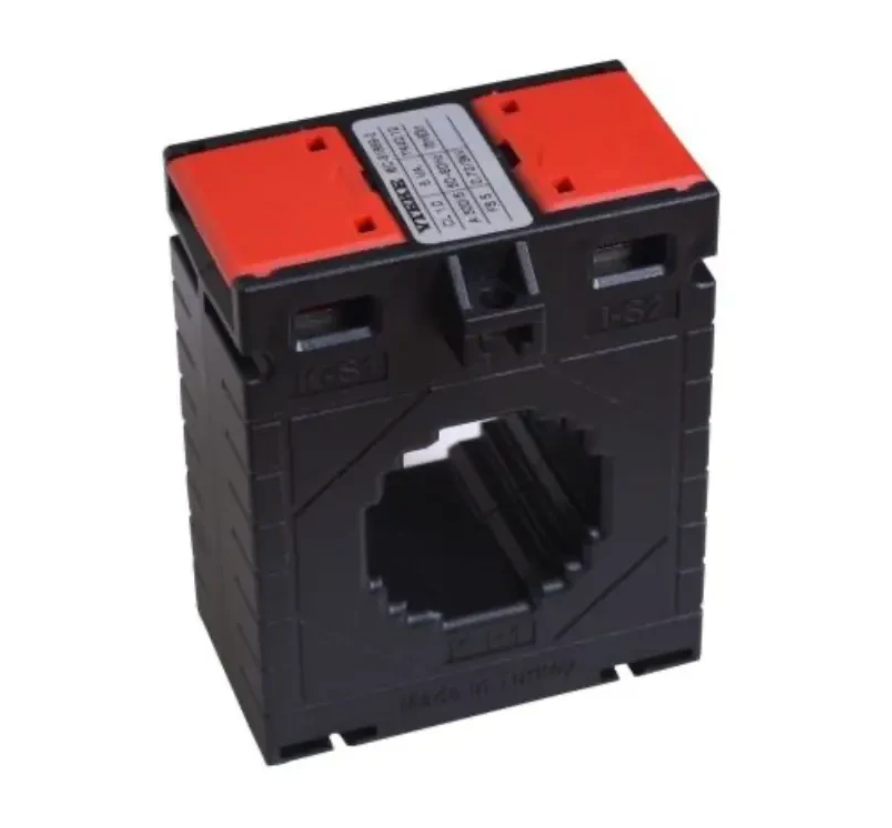

TK30 - Měřicí transformátor proudu 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Měřicí proudový transformátor okenního typu řady TK30 vyrobený tureckou společností TENSE

Popis produktu

Násuvný měřicí transformátor proudu je určen pro nepřímé měření sinusových střídavých proudů v elektrických soustavách.
Vhodný pro profesionální využití v průmyslu, elektroměrových rozvaděčích, měřicích a řídicích systémech.
Uchycení je možné pomocí montážních patek KK0001 nebo KK0002 (součást dodávky).

Technické specifikace

Elektrické parametry

Násuvný měřicí transformátor pro primární jmenovité proudy od 150 do 600 A, sekundární proud 5 A, jmenovité výkony 1 až 10 VA, k dodání ve třídá přesnosti 0,5S.

Mechanické parametry

• Primární vinutí (průřez otvoru): 30 × 10 mm

• Kulatý vodič: Ø 26 mm

• Pouzdro: nehořlavý samozhášivý ABS

• Svorkovnice:

  • Neodnímatelný kryt

  • Vhodné pro vodiče s vysokým průřezem

  • Svorky z mosazi pro vyšší bezpečnost

Montáž

• Montážní typ: KK0001 nebo KK0002

• Jednoduché nasunutí na vodič

Tepelné a provozní vlastnosti

• Provozní teplota: –25 °C až +85 °C

• Krátkodobá odolnost proti zkratovému proudu (Ith): 60 × In

• Odolnost proti trvalému proudu (Id): 1,2 × In

Normy

Vyrobeno v souladu s:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
