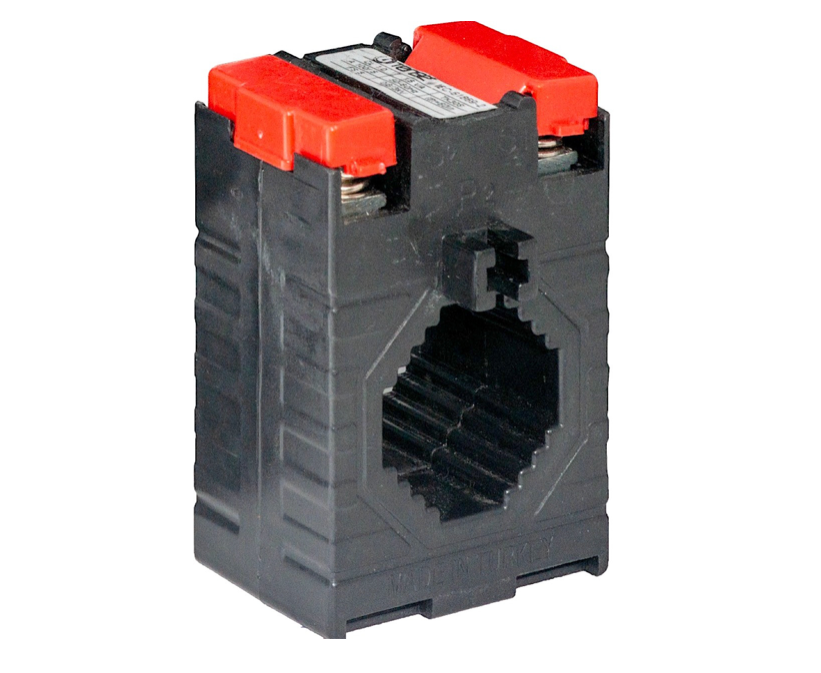

TK30S - Měřicí transformátor proudu 100/5 150/5 200/5 250/5 300/5 400/5 500/5
TK30S - Měřicí transformátor proudu 100/5 150/5 200/5 250/5 300/5 400/5 500/5
Ujistěte se, že jste zvolili správnou variantu produktu.
20 skladem
0.0 kg
Dostupnost vyzvednutí nebylo možné načíst
Proudový transformátor okenního typu - 30 mm, Tense
Popis produktu
Proudový transformátor okenního typu od společnosti TENSE je určen pro měření a monitorování střídavých proudů v nízkonapěťových instalacích.
Svorkovnice je chráněna neodnímatelným, plombovatelným krytem, který zajišťuje bezpečnost při provozu. Transformátor je vhodný pro primární proudy od 5 A až do 500 A AC, sekundární proud 1 A nebo 5 A.
Díky robustní konstrukci, přesnosti a zvětšenému okénku (30 mm) je ideální pro použití ve všech typech měřicích a ochranných systémů.
Hlavní vlastnosti
Okenní typ s průvlekem (průměr okna 30 mm)
Sekundární proud: 5 A
Zatížení: 1–1,5 VA
Možnost zaplombování svorkovnice
Dvojité upínací šrouby na každé svorce pro bezpečné připojení
Vysoce odolné pouzdro z polykarbonátu nebo ABS
Montáž na DIN lištu nebo přímo na panel (DPS)
Široký rozsah použití, vysoká přesnost
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Primární proud (CT poměr) | (dostupné varianty 5–500 A) |
| Sekundární proud | 5 A |
| Zatížení (VA) | 1–1,5 VA |
| Třída přesnosti | 0,5S / 0,5 / 1,0 / 3,0 / 5 |
| Svorkovnice | Uzavřená, plombovatelná, mosazné svorky, dvojité šrouby |
| Pouzdro | Samozhášivý polykarbonát nebo ABS |
| Montáž | DIN lišta nebo DPS |
| Provozní teplota | –25 °C až +85 °C |
| Max. průměr vodiče (kruhový) | až Ø 85 mm |
| Max. rozměr primárního vodiče | až 125 mm |
| Počet vstupů | 1 |
| Jmenovitá tepelná odolnost krátkodobého proudu Ith | až 60 kA |
| Jmenovitá frekvence | 50–60 Hz |
| Omezení rázového proudu (FS) | FS 5 |
| Zkušební napětí | 3 kV / 1 min |
| Maximální systémové napětí | 0,72 kV |
Dodávané příslušenství
Upínací šrouby
Uchycení pro montáž na sběrnici
Adaptér pro montáž na DIN lištu (u verzí 60/5 a 75/5 standardně; jiné hodnoty volitelně)
Použití
Proudový transformátor je vhodný pro:
měření proudu v průmyslových a komerčních instalacích,
elektroměrové rozvaděče,
ochranné relé,
monitorování motorů, čerpadel, ventilátorů, topných okruhů,
systémy distribuce elektrické energie.
SKU:TK30S1505203
