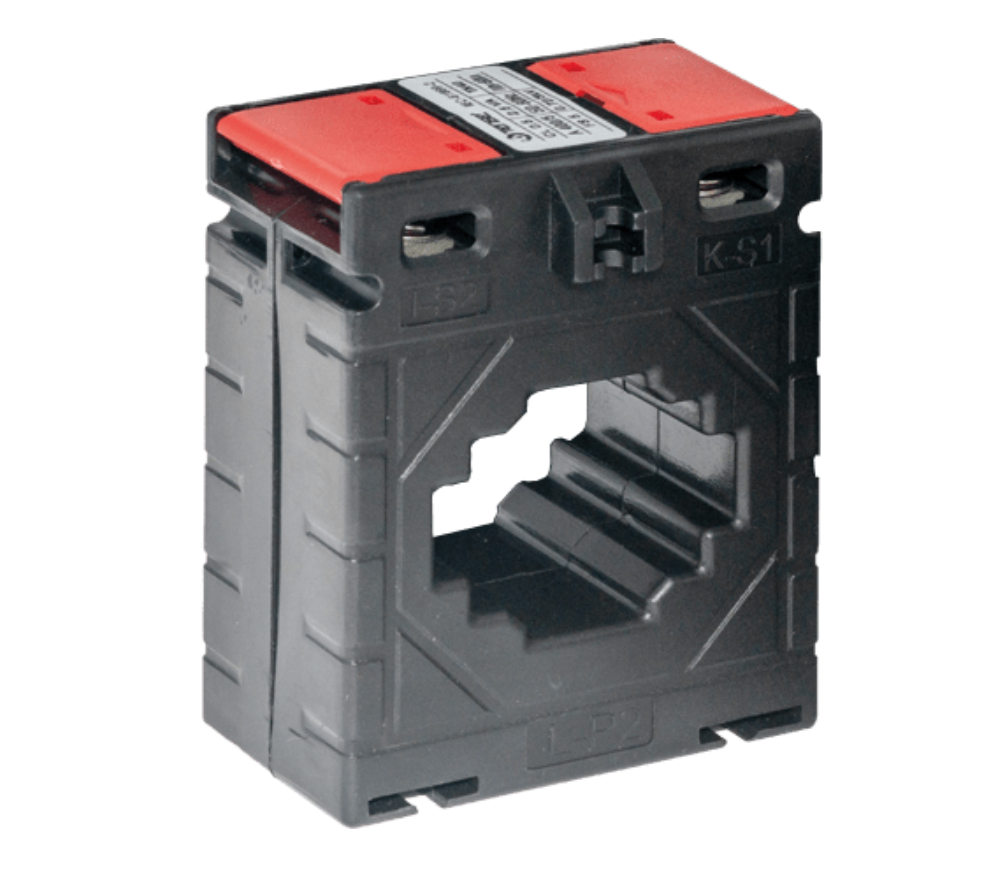

Měřicí proudový transformátor TK40 – TENSE
Popis produktu:
Měřicí okénko proudového transformátoru TK40 je určeno pro nepřímé měření střídavého proudu v nízkonapěťových instalacích a průmyslových aplikacích. Transformátor převádí vysoký primární proud na standardní sekundární proud vhodný pro měření, řízení nebo ochranu zařízení.
Vlastnosti:
Přesný převod proudu s třídou přesnosti 0,5S
Kompaktní a odolné pouzdro z nehořlavého, samozhášivého ABS
Svorkovnice s neodnímatelným krytem, vhodná pro vodiče s vysokým průřezem
Odolnost vůči zkratovému proudu: Ith = 60 × In
Odolnost vůči konstantnímu proudu: Id = 1 × In
Provozní teplota: -25 °C … +85 °C
Montáž: KK0001 nebo KK0002
Zkušební napětí: 3 kV po dobu 1 minuty
Max. napětí systému: 0,72 kV
Technické parametry
| Parametr | Hodnota |
|---|---|
| dostupné varianty | 300/5A, 400/5A, 500/5A, 600/5A, 800/5A |
| Zatížitelnost | 3,75 VA |
| Třída přesnosti | 0,5S |
| Primární vinutí | 40 × 10 mm |
| Vnitřní otvor (průměr vodiče) | Ø 30 mm |
| Jmenovitý kmitočet | 50–60 Hz |
| Omezení rázového proudu | FS 5 |
| Montáž | KK0001 / KK0002 |
| Materiál krytu | Nehořlavý, samozhášivý ABS |
Normy:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS3938, BS7626, EN 61869-2
Kontrola kvality:
Každý transformátor prochází individuální zkouškou ve výrobním závodě, výsledky jsou zaznamenány ve zkušebním protokolu a přiloženy k transformátoru.
SKU:TK403005302
