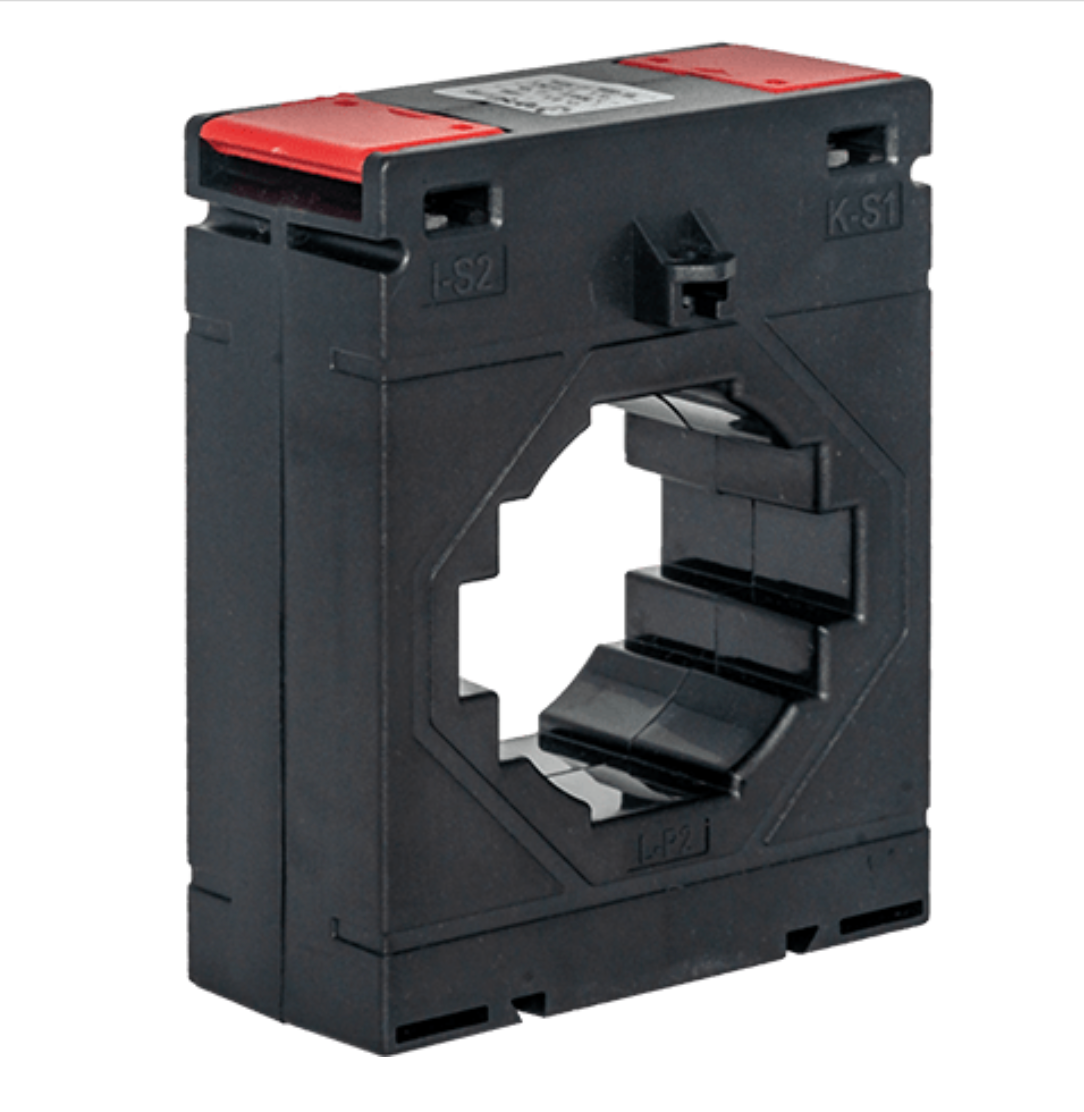

TK80 - Měřicí transformátor proudu 1500/5
TK80 - Měřicí transformátor proudu 1500/5
Ujistěte se, že jste zvolili správnou variantu produktu.
27 skladem
0.0 kg
Dostupnost vyzvednutí nebylo možné načíst
Sdílet
Proudový transformátor 1500/5A, 0,5S, 20VA – Napínací (81×13 mm, Napínací)
Popis
Napínací proudové transformátory umožňují přesné měření a řízení elektrických parametrů ve střídavých systémech. Převádějí vysoké hodnoty proudu na nižší, bezpečné pro měřicí zařízení, což zajišťuje efektivní kontrolu a správu elektrických systémů.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Koeficient transformace | 1500/5 A |
| Zatížitelnost | 20 VA |
| Třída přesnosti | 0,5S |
| Svorkovnice | Neodnímatelný kryt, pro vodiče s vysokým průřezem, mosazné provedení |
| Pouzdro | Nehořlavý, samozhášivý ABS |
| Montáž | KK0001 nebo KK0002 |
| Primární vinutí | 80 × 10 mm |
| Kulatý vodič | Ø 65 mm |
| T-odolnost proti zkratovému proudu (Ith) | 60 × In |
| T-odolnost proti konstantnímu proudu (Id) | 1 × In |
| Provozní teplota | -25 °C ~ +85 °C |
| Jmenovitá frekvence | 50 – 60 Hz |
| Mezní hodnota zapínacího proudu (FS) | 5 |
| Zkušební napětí | 3 kV po dobu 1 minuty |
| Maximální napětí systému | 0,72 kV |
| Normy | IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN57414, BS3938, BS7626, EN 61869 |
Výhody
-
Vysoká přesnost – spolehlivá měření pro přesnou kontrolu elektrických parametrů
-
Široký rozsah jmenovitých proudů – možnost výběru optimálního modelu pro různé aplikace
-
Různé velikosti okének – flexibilita při instalaci a kompatibilita s různými vodiči
-
Spolehlivost a odolnost – vyrobeno z kvalitních materiálů pro dlouhou životnost
Napínací proudové transformátory zajišťují stabilní provoz elektrických systémů a přesnost měření, což je klíčové pro efektivní řízení spotřeby energie.
SKU:TK8015005310
