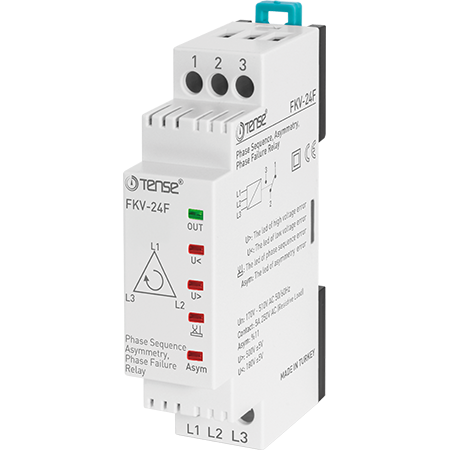

Fázová ochranná relé řady FKV jsou určena k ochraně třífázových zařízení, zejména motorů, před poruchami souvisejícími s nesprávnou hodnotou napětí, asymetrií, výpadkem fáze nebo chybným sledem fází. Model FKV-24F pracuje v širokém rozsahu 180–500 V AC a disponuje pevně nastavenou asymetrií 11 %.

Zajišťuje spolehlivý provoz zařízení s vysokými nároky na přesnost napájení a chrání je před tepelným i mechanickým poškozením.

Funkce a princip práce

Asymetrie napětí (11 %)

• Sleduje rozdíl mezi fázovými napětími.

• Pokud asymetrie přesáhne 11 %, relé po cca 1 s vypne výstup a rozepne kontakty NO/COM.

• Při poklesu rozdílu o 5 V relé vyhodnotí stav jako normální a po době zpoždění obnoví výstup.

Kontrola sledu fází

• Správný sled fází → OUT LED svítí, výstup je aktivní (NO sepnutý).

• Nesprávný sled fází → LED zhasne a výstup se přepne do poruchového stavu.

Ochrana proti vysokému napětí (U>)

• Pokud napětí překročí 500 V, aktivuje se indikace vysokého napětí.

• Pokud stav trvá déle než 2 s, relé vypne výstup.

• Po poklesu napětí o 5 V pod mez U> začne relé odpočítávat zpoždění a poté obnoví provoz.

Ochrana proti nízkému napětí (U<)

• Pokud napětí klesne pod 180 V, aktivuje se indikace nízkého napětí.

• Pokud stav neskončí během zpoždění chyby, výstup se vypne.

• Po zvýšení napětí o 5 V nad U< relé po době zpoždění opět výstup aktivuje.

Stavové indikace

• 5 LED diod informuje o:

  • stavu relé (OUT)

  • vysokém napětí (U>)

  • nízkém napětí (U<)

  • sledu fází

  • asymetrii / poruše

Hlavní vlastnosti

• Široký rozsah provozního napětí: 180–500 V AC

• Pevná asymetrie: 11 %

• Ochrana proti:

  • nízkému napětí

  • vysokému napětí

  • asymetrii

  • chybnému sledu fází

  • výpadku fáze

• Bez potřeby nulového vodiče

• Rychlá reakce na poruchové stavy (cca 1 s)

• LED signalizace všech funkcí

• Vhodné pro motory, kompresory, čerpadla a další třífázové zátěže

Technické parametry
