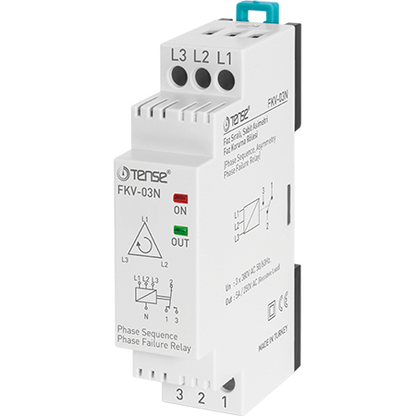

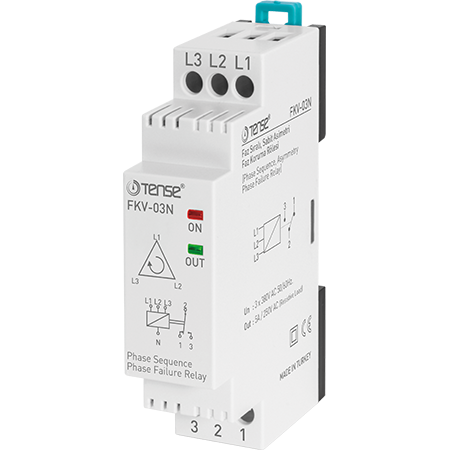

Fázové regulační relé FKV-03N – TENSE

Popis produktu:
FKV-03N je třífázové regulační relé určené k ochraně elektromotorů proti nesprávnému sledu fází, výpadku fáze a nadměrné asymetrii. Relé nemá regulaci nulového vodiče a asymetrie je pevně nastavena na 40 %.

Relé je ideální pro průmyslové aplikace, kde je vyžadována rychlá a spolehlivá ochrana motorů před poškozením způsobeným nesprávným připojením nebo výkyvy napětí.

Algoritmus činnosti

1. Normální provoz:

   • Všechny tři fáze jsou přítomny.

   • Sled fází je správný.

   • Asymetrie napětí je v tolerančním rozsahu ≤ 40 %.

   • Relé je v provozním stavu – kontakty 2-3 sepnuté, indikátory PWR a RLY svítí.

2. Chybný stav:

   • Pokud napětí některé fáze překročí přípustné meze nebo je nesprávný sled fází:

     • Kontakty 2-3 se rozpojí,

     • Kontakty 1-2 se sepnou,

     • Indikátor RLY zhasne.

3. Návrat do normálu:

   • Po obnovení správného napětí a sledu fází relé automaticky přepne zpět do provozního stavu.

Technické parametry

• Napájecí napětí: 3 × 380 V AC

• Přípustná asymetrie: 40 % (pevná)

• Kontakt: SPDT, max. 5 A / 250 V AC

• Indikace: LED PWR a RLY

• Montáž: DIN lišta

• Provozní teplota: -20 °C až +55 °C

• Spotřeba energie: <6 VA

• Hmotnost: <150 g
