Třífázové monitorovací relé s PTC kontrolní fází výpadek/ asymetrie / sled

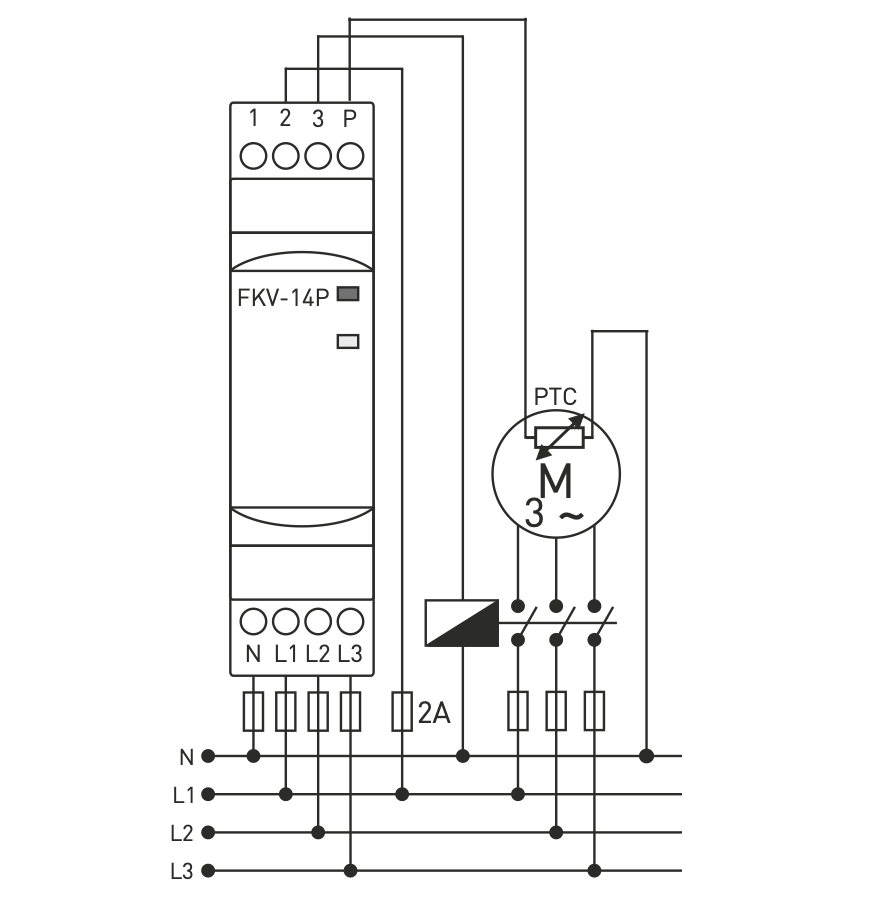

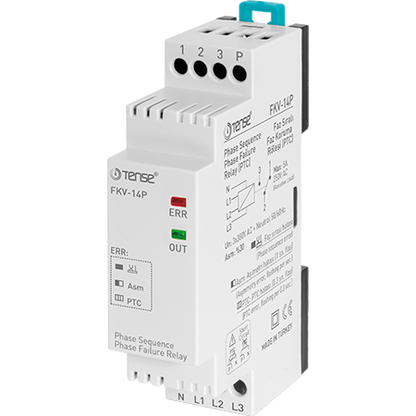

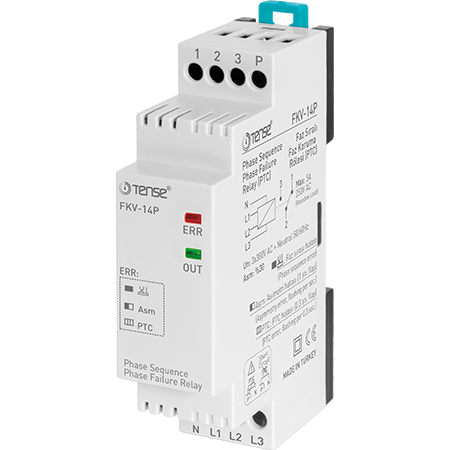

Trojfázové relé pro řízení fází s ochranou proti výpadku a regulací teploty vinutí, TENSE – FKV-14P

Popis produktu

Trojfázové fázové relé FKV-14P je určeno pro ochranu třífázových elektromotorů a zařízení před kritickými poruchami v napájecí síti. Poskytuje komplexní kontrolu přítomnosti fází, výpadku fáze, zaseknutí fáze, asymetrie (pevně 40 %), nesprávného sledu fází a nadměrné teploty vinutí motoru. Vybaveno nulovým vodičem a určeno pro montáž na DIN lištu.

Hlavní funkce

• Kontrola přítomnosti všech tří fází

• Ochrana proti výpadku fáze

• Detekce zaseknutí (zalomení) fáze

• Kontrola pevné asymetrie napětí 40 %

• Ochrana proti nesprávnému pořadí fází

• Kontrola teploty vinutí motoru

• Optická signalizace stavu (LED OUT)

• Automatické obnovení provozu po návratu parametrů do povoleného rozsahu

Princip činnosti

• Normální provoz: Pokud jsou všechna tři napětí v síti přítomna, pořadí fází je správné a teplota vinutí nepřekračuje limity, relé se sepne (kontakty 15–18 jsou sepnuté) a LED OUT svítí.

• Chyba napětí nebo asymetrie: Při odchylce napětí některé fáze o více než 40 % dojde k rozepnutí kontaktů 15–18 a sepnutí 15–16; LED OUT zhasne.

• Chyba sledu fází: Relé reaguje rozepnutím kontaktů a zhasnutím LED OUT.

• Překročení teploty vinutí: Relé odpojí výstup, dokud se teplota nevrátí do povolených mezí.

• Obnovení provozu: Po normalizaci parametrů se relé automaticky vrací do provozního stavu.

Technické specifikace

• Typ zařízení: Fázové monitorovací relé

• Počet fází: 3 + N

• Asymetrie: 40 % (pevná)

• Teplotní ochrana vinutí: Ano

• Výstupní kontakty: 15–18 (sepnuté v provozu), 15–16 (sepnuté při chybě)

• Indikace: LED OUT

• Montáž: DIN lišta

• Výrobce: TENSE (Turecko)

Výhody

• Komplexní ochrana motoru i elektroinstalace

• Stabilní provoz díky pevné asymetrii 40 %

• Snadná instalace na DIN lištu

• Automatická obnova funkce bez zásahu obsluhy

• Spolehlivá ochrana při náročných průmyslových podmínkách

Typické použití

• Třífázové elektromotory

• Průmyslové čerpadlové systémy

• Kompresory

• Ventilátory

• Strojní zařízení s citlivostí na pořadí a kvalitu napětí
