Podrobný popis – Časové relé se zpožděným zapnutím ERV-08M (0,1 s – 100 h), Un: 12–230 V AC/DC

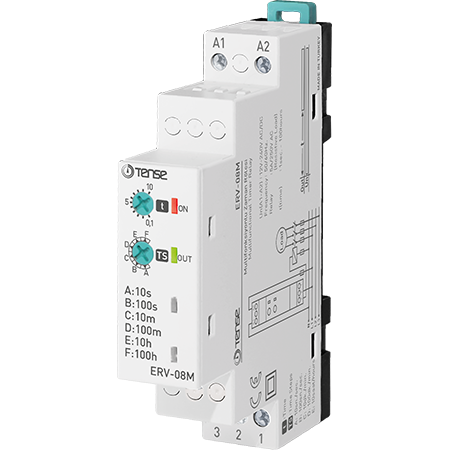

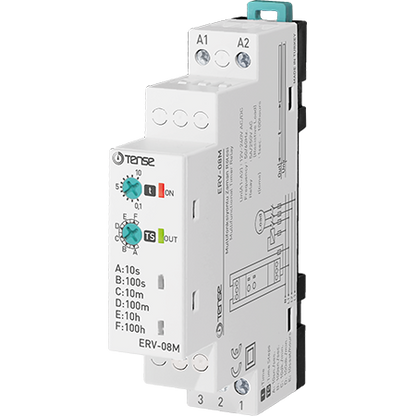

Časové relé ERV-08M je univerzální zpožďovací relé určené pro řízení zpožděného zapnutí po přivedení napájecího napětí. Nabízí široký časový rozsah od 0,1 sekundy až do 100 hodin, univerzální napájení 12–230 V AC/DC, jednoduché ovládání a montáž na DIN lištu.

Je vhodné pro automatizační aplikace, řízení ventilátorů, motorů, osvětlení, stykačů a dalších spotřebičů, které vyžadují zpožděný náběh.

Hlavní vlastnosti

• Funkce zpožděného zapnutí NO kontaktu po přivedení napětí

• Široký časový rozsah: 0,1 s – 100 h

• Univerzální napájení: 12–230 V AC/DC (4 VA)

• 1× přepínací kontakt SPDT (NO/NC), 5A / 250VAC

• Dva LED indikátory:

  • ON (červená) – přítomnost napájení

  • OUT (zelená) – stav výstupního relé

• Nastavení času pomocí dvou otočných potenciometrů

• Montáž na DIN lištu 35 mm

• Krytí IP20

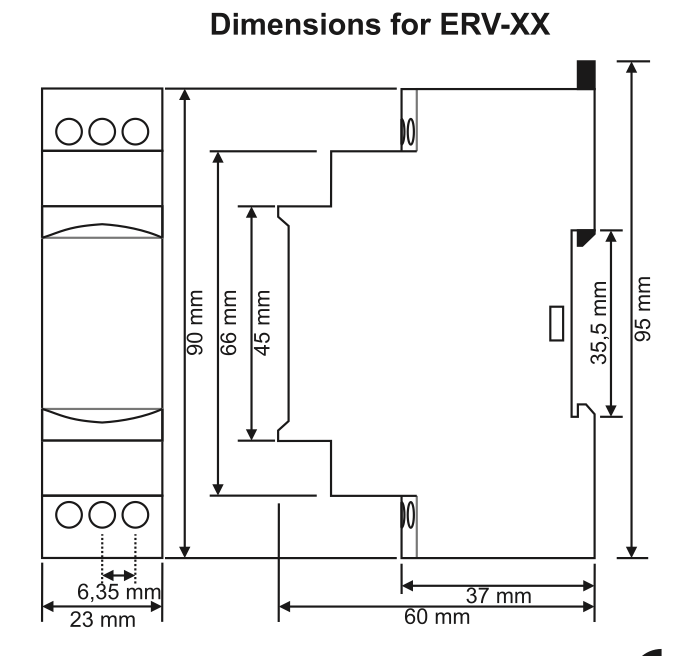

• Kompaktní rozměry: 91 × 18 × 65 mm

Ovládání a funkce

LED indikace

• ON (červená) – relé je napájeno

• OUT (zelená, trvale svítí) – výstupní relé je sepnuté (kontakt 2–3 spojen)

• OUT (zelená, bliká) – probíhá odpočet času do sepnutí

Nastavení času

Časové relé umožňuje vytvořit přesné zpoždění pomocí dvou potenciometrů:

1. Potenciometr „t“ (0,1 až 10)
   – jemné nastavení v % celkového rozsahu
   – 0,1 = 1 %, 10 = 100 %

2. Potenciometr „TS“ – volba rozsahu:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 hod

   • F = 100 hod

Změna času se aktivuje při dalším připojení napájení.

Funkce spínání

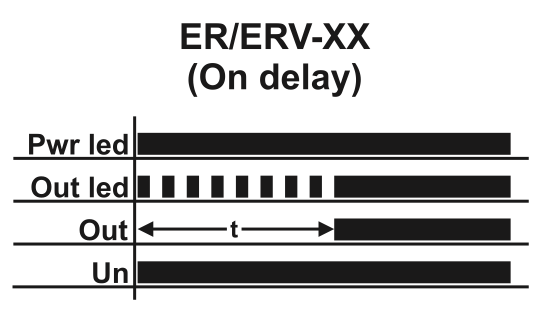

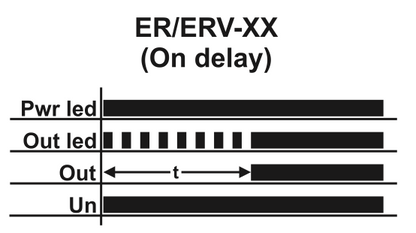

1) ON Delay – zpožděné zapnutí (svorky 2–3, NO)

• Po připojení napájení se spustí odpočet nastaveného času

• Po uplynutí času se sepne výstupní relé Out (RLY) – sepne kontakt 2–3 (NO → COM)

2) OFF Delay pomocí NC kontaktu (svorky 2–1)

• Kontakt 2–1 (NC) je sepnut i bez napájení

• Po připojení napájení začne odpočet

• Po jeho uplynutí dojde k rozepnutí kontaktů 1–2

Použití

Časové relé ERV-08M se používá pro aplikace, kde je potřeba zpožděné zapnutí zátěže po vzniku určité události:

• Ventilátor zapne až po zapnutí světla (WC, koupelna)

• Osvětlení v garáži nebo chodbě po otevření dveří

• Postupné rozběhy motorů

• Zpožděné spínání stykačů

• Postupné zapínání více obvodů

• Odložené starty spotřebičů

Počítání času se spustí vždy po přivedení napájení na relé.
