Zpožďovací ON-DELAY OFF-DELAY Časové relé LED displej pro montáž na panel/dveře

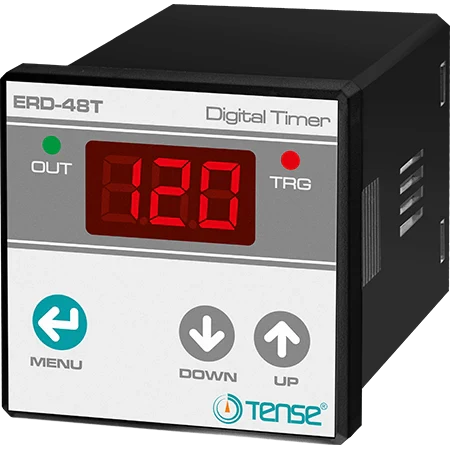

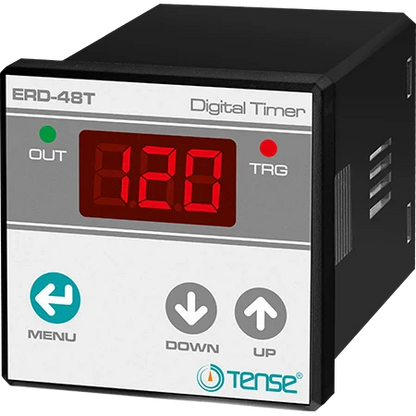

Časové relé do panelu ERD- s displejem ERD-96T, ERD-48T, ERD-72T– ON/OFF Delay

Popis:
Časové relé ERD- umožňuje zpožděné zapnutí nebo vypnutí zátěže (ON Delay / OFF Delay) s nastavitelnou dobou až do 999 minut. Díky displeji a jednoduchému ovládání tlačítky (šipky) je nastavování času rychlé a přehledné.

Hlavní vlastnosti

• Nastavení času: 0,1 s – 999 min (16 h 39 min)

• Indikace stavu:

  • Zelená LED OUT – sepnuté relé (COM-NO)

  • Červená LED TRG – přítomnost signálu na svorce TRG

• Výstupní relé: přepínací, svorky COM, NO, NC

• Univerzální napájení: 24 V AC/DC (A2(-), A3(+)) nebo 230 V AC (A1-A2)

• Příkon: <6 VA

• Montáž: do panelu / na dveře rozvaděče

• Rozměry: 72 × 72 × 51 mm

Funkce

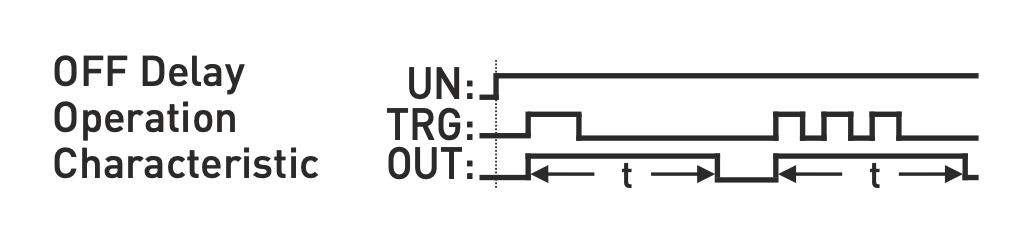

OFF Delay:

• Okamžité sepnutí relé po náběžné hraně signálu TRG

• Relé drží sepnuté po nastavenou dobu

• Na displeji odpočítávání času do vypnutí

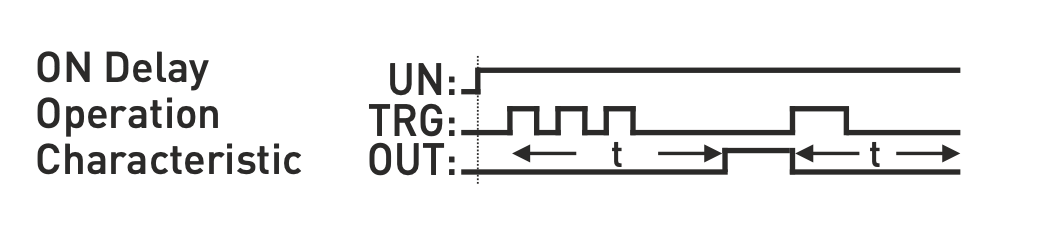

ON Delay:

• Zpožděné sepnutí relé po uplynutí nastaveného času od náběžné hrany signálu TRG

• Odpočítávání času do zapnutí na displeji

• Relé drží sepnuté až do další náběžné hrany signálu TRG

• Pokud signál zůstává na TRG, relé zůstává sepnuté

Použití

• Okamžité zapnutí po přivedení signálu na TRG

• Zpožděné zapnutí zátěže (alarm, osvětlení, stykač)
